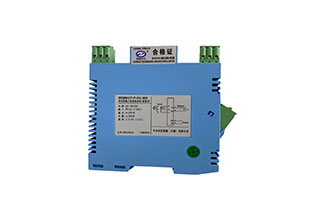

GD8045-EX直流信号输出 隔离式安全栅（一入一出）
一、
● 驱动危险现场的本安设备，负载可高达750Ω。
● 可选择4～20mA或1～5V信号输出，或其它所需的直流信号。
● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
● 带有工作电源指示灯。
● 单通道，一路输入一路输出，本安输出回路[Exia]IIC，输出回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
①GD8045-EX信号输出 隔离式安全栅，接受来自处于an全区调节器或操作器的4～20mA信号，经本 隔离式安全栅隔li传送，重现并驱动处于危险现场的电气（I/P）转换器、阀门定位器ge种线性执行器、显示设备等本安仪表。
②本 隔离式安全栅需要du立供电，供电电源－输入回路－输出回路之间电磁隔li。
三、技shu规格
●产品型号：GD8045-EX | 响应时间：≤1s（0→ 90%） 稳定时间：≤3s 电源电压变动影响：±0.1%（允许电压范围） 负载电阻变化影响：±0.1%/250Ω 通道隔li：输入－输出－电源之间隔li 绝缘电阻：≥100MΩ/500V DC（AC） 隔li能力：1500VAC/1分钟50Hz an全区与危险区 之间间隔li电压：250VAC 抗电磁兼容性：符合IEC61000相关抗电磁标准 ●环境参数 工作温度：0～＋60℃ 储运温度：－20～＋80℃ 环境湿度：5～＋95％RH（无冷凝） ●结构及外形尺寸 结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子 外形尺寸：W16×H116×D110（mm），参见外形尺寸图 整机重量：约110g ●an全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求 防爆等ji标志：[Exia]IIC an全认证参数:Um:250V;Uo:28V;Io:93mA Ro:300Ω;Lo:1.5mH;Co:0.083μF |
四、型号选择
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例1的订货组合方式。
举例1 输 入：4～20mA
输 出：4～20mA
订货代码为：GD8045-A1-01-EX
举例2 输 入：4～20mA
输 出：1～5V
订货代码为：GD8045-A1-02-EX
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换：信号一入二出。
2. 适用于连接至现场的设备：二线制或三线制非变送器，有源电流信号。
3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
