GD8902电流信号隔离配电器

GD8902二线制变送器电流信号隔li配电器(支持HART )

一、 产品应用

　　● 给现场二线制变送器配电
　　● 二线制变送器信号4~20mA隔离传输，单路输入单路输出
　　● 支持HART 通讯协议通过
　　● 配合DCS/PLC等控制系统或其它单元组合仪表应用。
　　● 连接至控制系统：各款DCS/PLC 的AI卡，接收有源4～20mA 信号。
　　● 适用于连接的现场设备：二线制( HART )变 送器。
　　● 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
二、产品描述
　　① 二线制变送器电流信号隔离配电器
　　② 对连接到现场的二线制变送器提供隔离的电源电压，并将变送器产生的 4～20mA 信号隔离转换后传送至控制系统或其它仪表。该产品支持 HART 数字信号双向通讯。
　　③ 该隔离配电器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
三、型号规格

　订货须知
　　1.参照选型举例，正确规范书写订货型号代码。
　　2.若不选择代码，则被认同是下列举例1的订货组合方式。
　　举例1 需要双通道隔离配电器，用于隔离传送带HART通讯协议的二线制变送器电流信号
　　输入：变送器电流信号4～20mA（HART信号）
　　输出：4～20mA（HART信号）
　　订货代码为：GD8902-A-01
五、外形尺寸、安装图

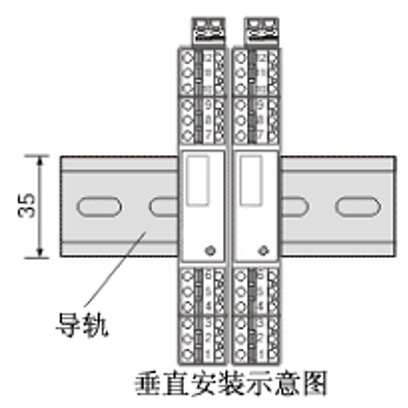

　　● 安装
　　1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
　　2.尽可能垂直安装，以利于仪表内部热量散发。
　　● 典型应用
　　1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
　　2.连接至现场的设备：二线制或三线制非变送器有源电信号。
　　3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●   外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm的多束或单股电缆。
