一、功能介绍
● 具备给变送器提供配电的功能
● 二线制变送器电流信号4~20mA的隔离分配,一路通道输入,四路通道隔离输出
二、产品概述
给处于现场的二线制变送器提供隔li的直流电源，并检测来自变送器的4~20mA电流信号， 经过隔离、抗干扰抑制等处 理后。向控制系统或其它单元组合仪表输出直流电流或电压 信号。
一路通道输入，四路通道隔离输出，独立的直流电源供电方式， 供电电源－输入－及各输出通道之间隔离。
三、参数规格

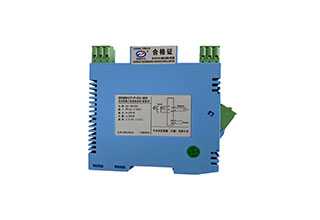

● 产品型号：GD8042 | ● 性能指标 标准精度：±0.1%FS 温度漂移：±0.015%/℃ 响应时间：≤1s（0 → 90%） 稳定时间：≤3s 电源电压变动影响：±0.1%（允许电压范围） 负载电阻变化影响：±0.1%/250Ω 隔li能力：输入-输出-电源之间 2.5KV,1min ,50Hz 绝缘电阻：输入-输出-电源之间 ≥100MΩ/ 00VDC 抗电磁兼容性：符合IEC61000相关抗电磁标准 ● 环境参数 工作温度：0～＋60℃ 储运温度：－20～＋80℃ 环境湿度：5～＋95％RH（无冷凝） ● 结构及外形尺寸 结构：卡装式模块化表芯ABS材质机壳拔插式端子 外形尺寸：W16×H116×D110（mm），参见外形尺寸图 整机重量：约110g |
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例1 的订货组合方式。
举例1 输入： 变送器4～20mA，带配电
1路、2路、3路、4路输出：4～20mA
外形尺寸：16×116×110
订货代码为：GD8042-A1-01-01-01-01-BD
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
2.连接至现场的设备：二线制或三线制非变送器有源电信号。
3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
