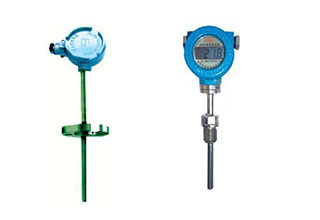

防爆热电偶
1、应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、 特点
·多种防爆形式，防爆性能好；
·压簧式感温元件，抗振性能好；
·测温范围大；
·机械强度高，nai压性能好；
3、工作原理
防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将可能会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
4、主要参数
产品执行标准
5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电ji与外套管之间的绝缘电阻>1000Ω.m
6、取证一览表
| 防 爆 ji 别 | 防 爆 证 号 | 认 证 机 构 |
| d‖BT4 | GYB96450 | NEPSI |
| d‖BT4 | GYB96453 | NEPSI |
| d‖CT5 | GYB98339 | NEPSI |
| d‖CT5 | GYB97197 | NEPSI |
| ia‖CT6 | GYB99412 | NEPSI |
7、测量范围及允差
| 型 号 | 分度号 | 允 差 等 级 | |||
| I | II | ||||
| 允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
| WRN | K | ±1.5°C | -40~+375 | ±2.5 °C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004 ltl | 125~350 | ±0.0075 ltl | 133~350 | ||
8、防爆分组形式
9、电气设备类型
I类------煤矿井下用电气设备
II类-----工厂用电气设备
10、防爆等ji
防爆热电偶的防爆等ji按其使用于爆炸性气体混合物zui大an全间隙分为A B C三ji。
| 类 别 | ji 别 | zui大试验an全间隙（MESG）mm |
| II | A | 0.9≤MESG |
| B | 0.5<MESG<0.9 | |
| C | MESG≤0.5 |
11、温度组别
防爆热电偶的温度组别按其外露部分允许zui高面温度分为T1—T6
| 温 度 组 别 | 允许zui高表面温度 ℃ |
| T1 | 450 |
| T2 | 300 |
| T3 | 200 |
| T4 | 135 |
| T5 | 100 |
| T6 | 85 |
12、防爆级别
EXdII□T□
EXiaII□T□
防护等级:IP65
