YW2320电机保护控制器

YW2320电机保护控制器

一、概述：
　　YW2320是一款实用型、多功能的电动机保护控制装置。采用分体组合结构，可实现一体式、分体式安装以及主回路穿芯式、端子式接线方式，对电动机的短路、过载、堵转、断相/不平衡等故障引起的危害予以保护。

二、性能指标：
　　工作电源：AC160V-256V
　　输出接点容量：AC220V，5A
　　测量准确度：±1.0%（≤120%Ic）【Ic为控制器标准输入电流。】、±3.0%（120%Ic ~800%Ic）
　　整机功耗：＜5VA
　　绝缘电阻：100MΩ/500V
　　介质强度：2kV（r.m.s），50Hz，1min
　　EMC（电磁兼容）：Ⅲji，IEC60255-22标准

三、环境条件：
　　工作环境：-10℃-55℃，湿度20%RH-95%RH
　　储存环境：-10℃-70℃，湿度20%RH-95%RH
　　大气压力：80kPa-110kPa（相对于海拔高度2km及以下）

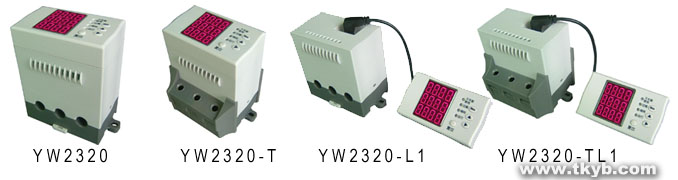

四、产品型号描述

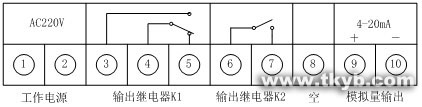

五、端子接线：

六、安装及外形尺寸：

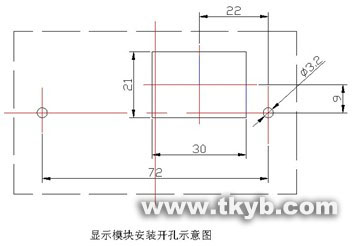

　　主机安装方式：DIN（35mm）导轨安装和M5螺钉固定。显示模块安装及开孔（分体式采用）：M3螺钉固定，开孔见下图

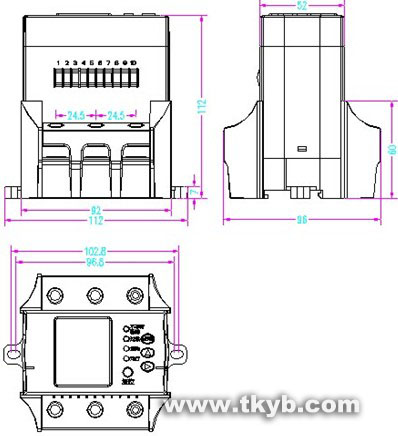

外形尺寸图
