GDD-S2型 4～20mA信号线路电涌保护器
一、功能及 te点
● 专为保护二线制变送器信号线路设计，也可适用于ge种三线 制、四线制变送器的信号线路；
● jin7.2mm的薄外形尺寸，节省空间；
● 采用串联式多ji保护电路设计；
● 高达10KA的泄放电流(8/20μs)；
● 35mm DIN导轨安装；
● 有专门的接地端子或金属导轨接地；
二、技shu规格

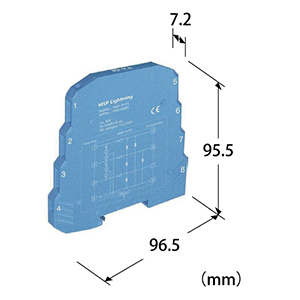

产品型号：GDD-S2 | 总放电电流(8/20 μs)：Imax 20kA 电压保护水平@1kV/ μs：UP <40V <600V（线-地,保护类型代 码为F时） 线路电阻：≤4.7Ω/线 zui大泄漏电流：1μA 响应时间：<1ns 插入损耗：-0.5dB 测试类别：C1，C2，D1 安装方式：35mm DIN导轨 工作环境温度：-40～+80℃ 工作环境湿度：5% - 95% RH 外形尺寸（W×H×D）：7.2×96.5×95.5 （mm） 重量：约80克 |
三 、标准和认证
CE标志：EMC Directive (2004/108/EC)、 EMI EN61000-6-4:2007、 EMS EN61000-6-2:2005
浪涌保护：IEC 61643-21:2000(类别C1, C2, D1)、 GB/T 18802.21-2004
SIL分ji：SIL 2依照IEC 61508
防爆认证：Ex ia ⅡC T4~T6 Ga (jin限有/EX代码时)、 GB3836.1-2010 及 GB3836.4-2010

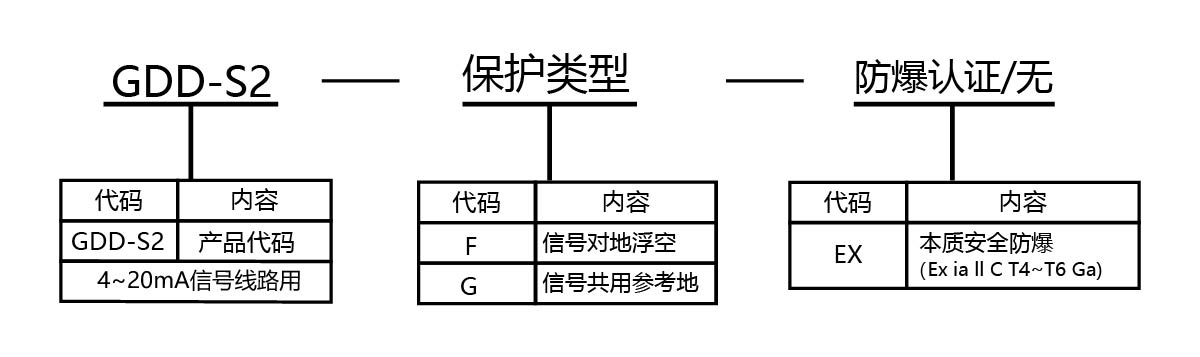

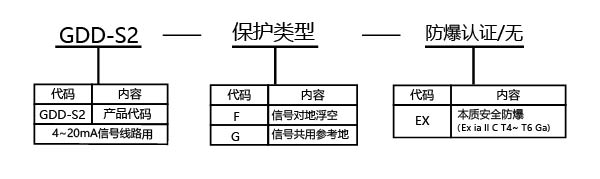

四、型号选择
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
订货代码（格式举例）：GDD-S2F

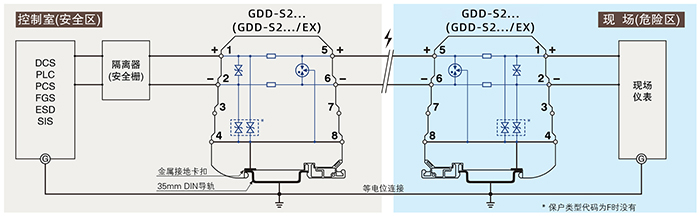

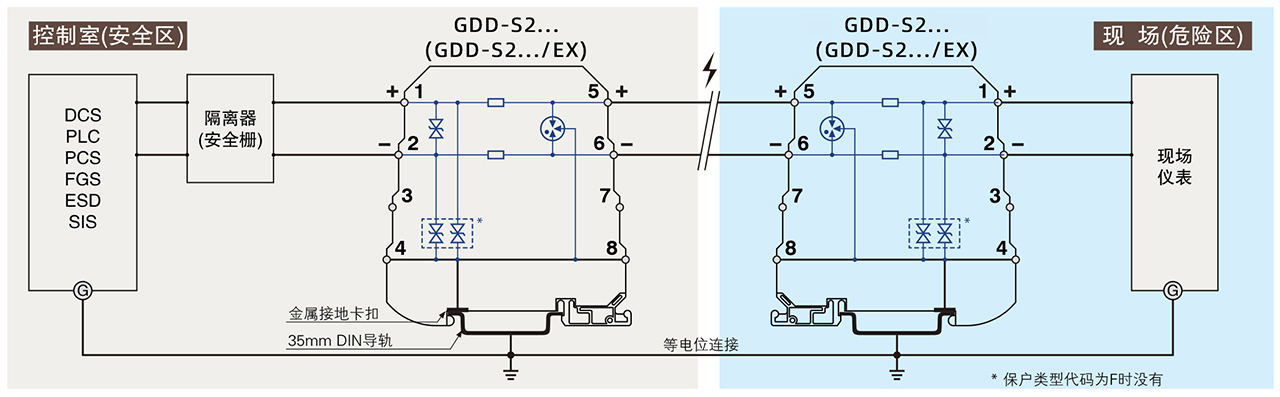

五、应用与接线
