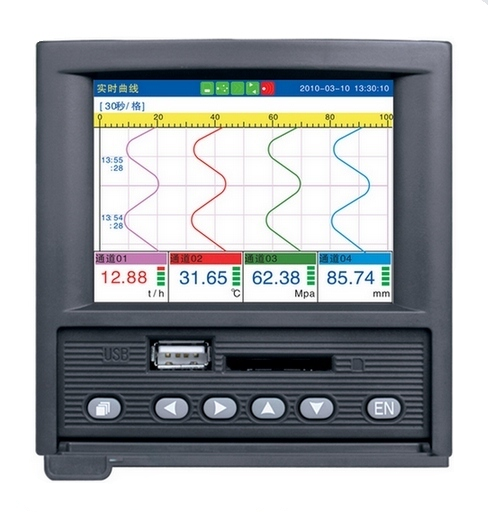

GDV2000C系列四通道彩色无纸记录仪

GDV2000C系列四通道彩色无纸记录仪

1、概述

   GDV2000C系列采用单片微处理器、大屏幕液晶彩色显示、可带温压补偿的流量积算、PID调节等功能的大容量无纸记录仪,调理、灵巧总线、电子储存、多类型方式输入,适应现场信号的复杂性、在线自校正、自诊断和高精度.具有高性能、高可kao性、维护量低、无易耗品等 te点.作为普通有纸记录仪的更新换代产品被普遍应用于化工、电力、钢铁、轻工、建材、环保、生化、制药、食品、包装等行业.

二、功能

系统
◆采用大规模集成电路，guoji名厂元器件。
◆高速、高性能32位ARM微处理器，可同时实现4路信号检测、记录、显示和报警。
◆3.5英寸320x240点阵高亮度图形液晶显示，画面清晰、宽视角。
◆可输入多种信号，无需跳线，通过软件组态即可。
◆新型开关电源，100VAC~240VAC范围内正常工作。
◆集成硬件实时时钟，掉电情况下时钟也能准确运行。
◆提供变送器24VDC隔li配电。
◆大容量FLASH闪存芯片存储历史数据，掉电不丢失数据。
◆2路继电器报警输出。
信号
◆可输入多种标准信号：标准电流、标准电压、频率、毫伏、热电偶、热电阻。
◆信号全量程精度±0.2%。
◆提供标准4-20mA变送输出。
软件
◆软件密码锁保障用户组态an全。
◆中文菜单组态，可自由组态并显示工程位号、工程单位。
◆工程量显示范围：-9999~30000，还支持真空度运算及ke学计数法显示。
◆可以自由设定各通道的上下限报警，记录并显示zui近的256条报警信息。
◆每个通道均支持流量累积功能，提供班报、日报、月报、年报等多种报表形式。
◆曲线显示模式可选择横向曲线或纵向曲线。
◆内置GB2312二ji汉字字库（6500个汉字）。
◆功能强大的T6输入法， 操作方便。支持汉字拼音、数字、英文、 tesu符号、上下标等字符输入，采用guoji标准编码，解决 tesu单位及汉字位号的输入问题。
通讯
◆标准串口通讯接口：RS232C和RS485。
◆支持标准Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。除支持本公司的DataManagement数据管理软件外，还支持iFix、组态王、MCGS、力控等通用zhuan业组态软件，无需zhuan用驱动。
◆U盘、SD卡双卡备份，U盘实现数据转存，SD卡实现海量存储。
◆支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。
◆外接微型打印机，可手动打印数据、曲线，定时自动打印实时数据，满足用户现场打印的需求。

三、产品选型

     注：如流量积算需温度、压力补偿时，应加选温度、压力补偿输入通道各一个。
