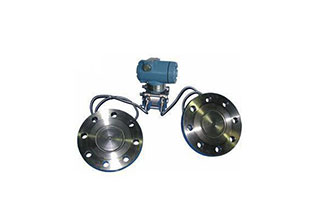

一、1151DP/GP型带远传装置的差压、压力变送器
1151DP/1151GP变送器带远传密封装置后，就成为1151DP/GP远传差压/压力变送器 。
1151DP/GP远传差压、压力变送器，可避免被测介质直接和变送器和隔li膜片接触的可kao测量方法，它适用于下面几种情况：
被测介质对变送器接头和敏感元件有腐蚀作用时；
需要将高温被测介质与变送器隔li；
被测介质中有固体悬浮物或高粘度易堵塞变送器接头和压力容室时；
被测介质用引压管引出易固化或结晶时；
更换被测介质需要冲洗而不容交混时；
需保持卫生条件，防zhi污染时。
1151DP/GP带远传密封装置的远传差压/压力变送器，仍具有1151DP/GP型差压/压力变送器的 te点：
测量范围：0-6KPa---0-10MPa
提供多种结构材料，远传装置组件焊接结构，ke靠性强。充液腔低容积设计，减少温度影响，根据用户要求内充DC200系列硅油使用温度-40～149℃；高温硅油使用温度15至315℃.
远传装置工作压力上限是用户选择远传装置的额定值，工作压力不低于3.5KPa(jue对压力).
对腐蚀介质的选择隔li膜片材料.
二、法兰尺寸
| 法 兰 尺 寸 (mm) | 螺 栓 孔 | ||||||
| 标称法兰尺寸 | 外径D | 厚度A | B | C | 数量 n | 直径d(mm) | 分布直径(mm) |
| 3〞 | 190 | 30 | 66 | 127 | 4 | 19 | 152 |
| 4〞 | 229 | 30 | 89 | 157 | 8 | 19 | 191 |
注：在用户不注明时按ANSI标准3 ″150LB安装法兰供货.
三、上套法兰尺寸、下套尺寸
| 公称管径 | 公称压力 | 凸台直径 | 外径 | 厚度 | 螺孔中心距 | 栓孔数量 | 栓孔直径 | 直径 | 直径 |
| inch | LB/MPa | C | A | D | B | n | d | E( mm) | F(mm) |
| 1 | 150/2 | 64.1 | 108 | 14.3 | 79.4 | 4 | 16 | 26.9 | 66.5 |
| 300/5 | 66.9 | 124 | 17.2 | 88.9 | 4 | 20 | |||
| 1-1/2 | 150/2 | 73.0 | 127 | 17.2 | 98.4 | 4 | 16 | 41.9 | 78.7 |
| 300/5 | 73.0 | 156 | 20.7 | 114.5 | 4 | 23 | |||
| 2 | 150/2 | 92.1 | 152 | 19.1 | 120.6 | 4 | 20 | 52.5 | 95.2 |
| 300/5 | 92.1 | 165 | 22.2 | 127.0 | 4 | 20 | |||
| 3 | 150/2 | 127.0 | 191 | 23.8 | 152.4 | 4 | 20 | 79.0 | 127.0 |
| 300/5 | 127.0 | 210 | 25.5 | 168.3 | 8 | 23 |
四、型号及规格代号表
选 型 举 例 | ||||||
YW1151GP U E 22 S2 M1B1i | ||||||
量程范围(KPa) | N | 0-6.2-37.4 | ||||
| U | 0-31.1-186.8 | |||||
| Q | 0-117-690 | |||||
| K | 0-345-2068 | |||||
| P | 0-1170-6890 | |||||
输 出 | E | 4-20mA | ||||
| H | HART通讯 | |||||
| F | FF通讯 | |||||
结 构 材 料 | 12 | 法兰材料：碳钢镀镍 隔li膜片：316LSST | ||||
| 22 | 法兰材料：316LSST 隔li膜片：316LSST | |||||
远 传 装 置 | S1 | 一个远传装置 | ||||
| S2 | 二个远传装置 | |||||
附 加 功 能
| M1 | 0-100％线性指示数 | ||||
| M3 | 3-1/2LCD数字显示器 | |||||
| B1 | 管装弯安装板 | |||||
| B2 | 板装弯安装板 | |||||
| B3 | 管装平安装板 | |||||
| d | 隔爆型Exd | |||||
| i | 本安型Exia | |||||
扁平式远传装置订货规格表
扁 平 式 远 传 装 置 选 型 举 例 | ||||
| 1199PFW 11 A 11 | ||||
| 型式 | 11 | 3″-150LB | ||
| 远传装置膜片材料 | A | 316LSST | ||
| B | 哈氏合金C-276 | |||
| C | 钽 | |||
| 壳体材料 | 11 | 316LSST | ||
螺纹安装式远传装置订货规格表
螺 纹 安 装 式 远 传 装 置 选 型 举 例 | ||||||
1199RTW 21 A 11 A 13 | ||||||
| 冲洗备用孔 | 11 | 无 | ||||
| 21 | 有 | |||||
| 远传装置膜片材料 | A | 316LSST | ||||
| B | 哈氏合金C-276 | |||||
| C | 钽 | |||||
| 结构材料 | 11 | 上套为316SST，安装环为碳钢镀锌，垫圈为石棉或氟橡胶，丁晴橡胶 | ||||
| 31 | 上套为316SST，安装环为316SST，垫圈为石棉或氟橡胶，丁晴橡胶 | |||||
| 结构材料 | A | 316SST | ||||
| B | 哈氏合金 | |||||
| 引压连接孔 | 13 | 1/2-14NPT锥管螺纹 | ||||
插入筒式远传装置订货规格表
| 插 入 筒 式 远 传 装 置 选 型 举 例 | |||||
| 1199EFW 11 A I3 A11 | |||||
| 插入筒直径和按液部分材料 | 11 | （3″）66mm316SST | |||
| 12 | （3″）66mm哈氏合金 | ||||
| 13 | （4″）89mm316SST | ||||
| 14 | （4″）89mm哈氏合金 | ||||
| 远传装置膜片材料 | A | 316LSST | |||
| B | 哈氏合金C-276 | ||||
| C | 钽 | ||||
| 插入筒长度 | I1 | (2″)50mm | |||
| I2 | (4″)100mm | ||||
| I3 | (6″)150mm | ||||
| 法兰材料和额定压力 | A11 | 碳钢镀锌,zui大工作压力2.5MPa | |||
| A12 | 碳钢镀锌,zui大工作压力5MPa | ||||
法兰安装式远传装置订货规格表
法 兰 安 装 式 远 传 装 置 选 型 举 例 | ||||
1199RTW 21 A 11 A21 | ||||
| 冲洗备用孔 | 11 | 无 | ||
| 21 | 有 | |||
| 远传装置膜片材料 | A | 316LSST | ||
| B | 哈氏合金C-276 | |||
| C | 钽 | |||
| 结构材料 | 11 | 上套为316SST，上套法兰为碳钢镀锌，垫圈为石棉或氟橡胶，丁晴橡胶 | ||
| 31 | 上套为316SST，上套法兰为不锈钢，垫圈为石棉或氟橡胶。 | |||
| 代号下套尺寸zui大工作压力38℃下套材料A211″2.5MPa316SSTB211″2.5MPa哈氏合金C-276E211″2.5MPa碳钢镀锌A411-1/2″2.5MPa316SSTB411-1/2″2.5MPa哈氏合金C-276E411-1/2″2.5MPa碳钢镀锌A512″2.5MPa316SSTB512″2.5MPa哈氏合金C-276E512″2.5MPa碳钢镀锌A713″2.5MPa316SSTB713″2.5MPa哈氏合金C-276E713″2.5MPa碳钢镀锌A221″5MPa316SSTB221″5MPa哈氏合金C-276E221″5MPa碳钢镀锌A421-1/2″5MPa316SSTB421-1/2″5MPa哈氏合金C-276E421-1/2″5MPa碳钢镀锌A522″5MPa316SSTB522″5MPa哈氏合金C-276E522″5MPa碳钢镀锌A723″5MPa316SSTB723″5MPa哈氏合金C-276E723″5MPa碳钢镀锌 | ||||
毛细管订货型号规格表
毛 细 管 选 型 举 例 | |||
1199CAP 45 A (材质304,尺寸Φ3x1) | |||
| 冲洗备用孔 | 15 | 1.5m | |
| 30 | 3.0m | ||
| 45 | 4.5m | ||
| 60 | 6.0m | ||
| 75 | 7.5m | ||
| 保护套管 | NO | 铠装304 | |
| A | PVC-护, 铠装304 | ||
充灌液 te性表
| 代号 | 充灌液 | 温度范围 | 比重(g/cm³) | 温度膨胀系数 | 25℃时粘度MPa.S |
| 注 | 200系列硅油 | -40-+149℃ | 0. 934 | 0.00108 | ＜20 |
| S | 高温硅油 | 15-315℃ | 1.07 | 0.00053 | 44-50 |
| F | 氟油 | -45-+205℃ | 1.85 | 0.000864 | 65 |
注：1、在真空场合温度ji限降低；
2、如果压力cao过590KPa
3、选型代号写在毛细管代号后面；
举例：YW1151DP4E22S2M1B1、1199RFW21A11A-30
