WP421型中高温压力变送器

WP421型中高温压力变送器

一、概述
    WP421型中温压力变送器选用nai高温敏感元件组装，传感器探头能在350℃高温下长期稳定工作。芯体与不锈钢外壳之间采用激光冷焊工艺，使其完全熔为一体，确保了变送器在高温状态下的使用an全。传感器的压力芯体与放大电路之间，用聚四氟乙烯垫片隔热，并加有散热装置，内部引线孔填充隔热材料硅酸铝，阻止了热传导，保障放大转换电路部分在允许温度下工作。

二、参数指标
    量程：0 —— －0.2 ~ －100kPa     补偿温度：0 ~ 150℃，250℃，350℃
    量程：0 —— 5 kPa ~ 400MPa       工作温度：探头150℃，250℃，350℃
    过载：量程的1.5倍或420 MPa 放大板 －20 ~ 85℃
   (取zui小值) 稳定性：0.5%FS/年
    测压形式：表压(G) jue压(A) 负压(N)

三、产品选型表

四、结构尺寸
    电子外壳：合金铝
    压力接口：M20×1.5
    主体结构：不锈钢
    重 量：约1.2kg
    涂 层：塑料喷涂

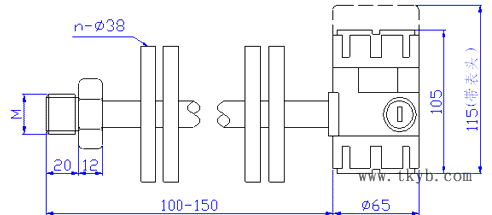

   一体结构

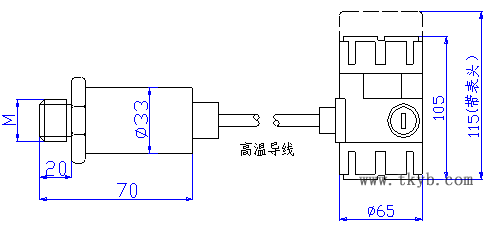

   分体结构


• 如安装现场环境温度较高（≥80℃），建议选用分体结构，否则可能会使变送器性能变差或损坏。


• 测量粘稠、粉尘、结晶等易堵介质可选用无腔平膜片结构。

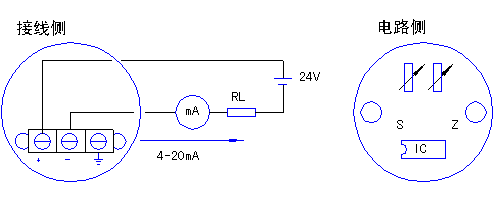

五、现场接线
    (以两线制4 ~ 20mA输出为例)：
    注意：如无计量设备，请勿调节灵敏度(S)电位器
