YE-B系列不锈钢膜盒压力表

1、用途说明：

    不锈钢膜盒压力表根据普通膜盒压力表的结构原理而研制的具有nai腐蚀的微压测量仪表。导致系统及外壳采用不锈钢材料制成。应用于nai腐蚀要求较高的工艺流程中对气体介质的微压和负压的测量；也可用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

2、结构原理：

     仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。导致系统及外壳采用不锈钢材料制成，采用密封型结构，防护污秽物侵入。
     当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。

3、主要指标：

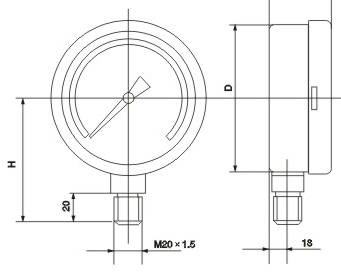

4、外形尺寸：
