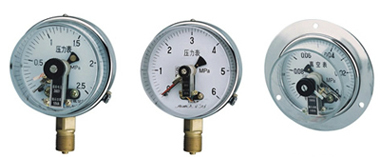

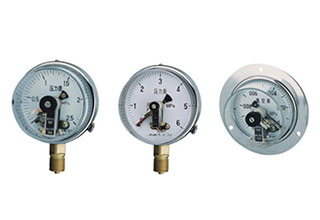

YX、YXC系列电接点压力表

1、用途说明：

     电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的液体、气体等介质的压力。仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的z大或z小压力值的双位自动控制和发信（报警）的目的。
     仪表具有测量控制功能，可按需设定上、下控制压力值，动作稳定，在石油、化工、电站、冶金等工业企业及机电设备上配套使用。

2、结构原理：

     仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
     当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以实现自动控制和发信报警的目的。
     在电接点装置的电接触信号针上，装有可调节的永磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可kao，xiao chu电弧，能避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可kao、使用寿命长、触点开关功率较大等优点。

    接点装置电气参数及控制形式

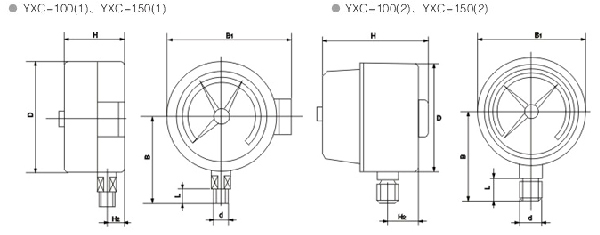

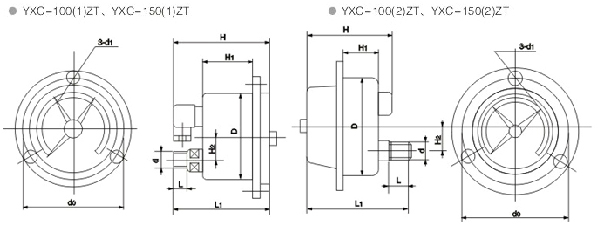

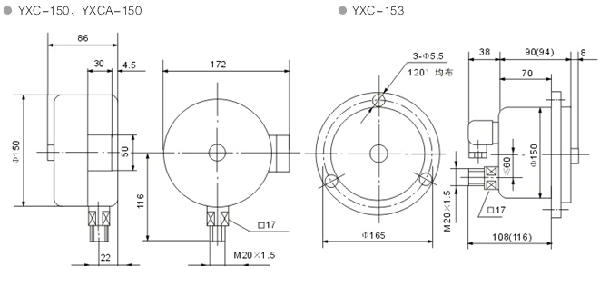

3、外形尺寸：

单位(Unit):mm
