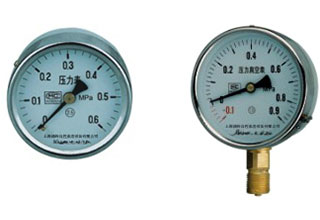

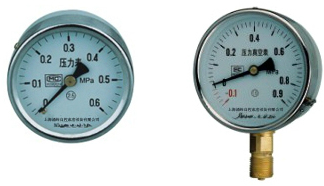

1、概述
该系列压力表应用与输送气体，液体的管道及容器中测量无爆炸危险，无结晶体，不凝固体及对合金不起腐蚀作用的液体，气体，蒸汽等介质的压力大小。具有体积小，性能稳定，显示清晰等优点。

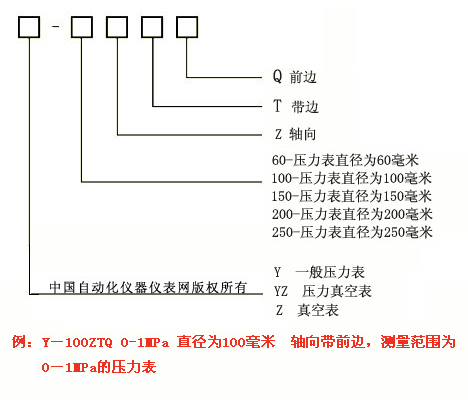

2、型号命名
3、产品参数
| 压力表产品型号 | Y-60 YZ-60 Z-60 | Y-100 YZ-100 Z-100 | Y-150 YZ-150 Z-150 | Y-200 |
| 公称直径(mm) | Φ60 | Φ100 | Φ150 | Φ200 |
| 接头螺纹 | M14x1.5 | M20x1.5 | ||
| 精度等ji | 2.5 | 1.0 1.5 | ||
| 测量范围(MPa) | Y | 0-0.1;0-0.16;0-0.25;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60 | ||
| YZ | -0.1—0.06;-0.1—0.15;-0.1—0.3;-0.1—0.5;-0.1—0.9;-0.1—1.5;-0.1—2.4 | |||
| Z | -0.1—0 | |||
| 使用环境条件 | 温度-40—70℃； 相对湿度≤85％ | |||

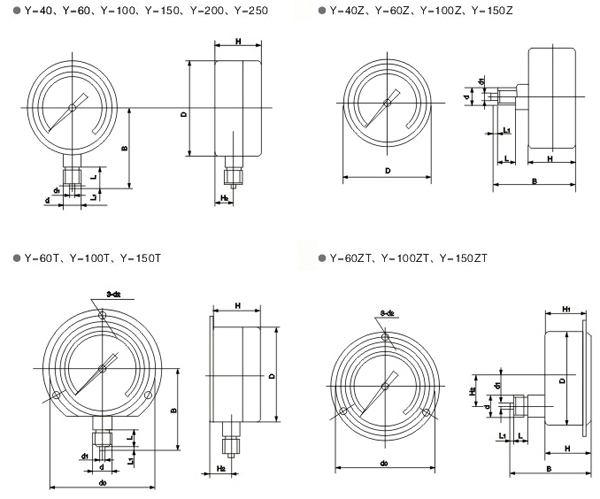

4、外形尺寸：
| 压力表型号 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y-40 | Φ40 | M10x1 | Φ2.5 | 10 | A | 38 | 24 | A | A | 8.5 | 2 |
| Y-40Z | A | 40 | 24 | A | A | 0 | |||||
| Y-60 | Φ60 | M14x1.5 | Φ5 | 14 | A | 56 | 30 | A | A | 12 | |
| Y-60Z | A | 58 | 30 | A | A | 0 | |||||
| Y-60T | 72 | 56 | 30 | Φ4.5 | A | 13 | |||||
| Y-60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y-100 | Φ100 | M20x1.5 | A | 90 | 44 | A | A | 18 | |||
| Y-100Z | Φ6 | 20 | A | 85 | 44 | A | A | 30 | |||
| Y-100T | 118 | 90 | 45 | Φ5.5 | A | 18 | |||||
| Y-100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y-150 | Φ150 | A | 115 | 48 | A | A | 18 | ||||
| Y-150Z | A | 92 | 47 | A | A | 30 | |||||
| Y-150T | 165 | 115 | 48 | Φ5.5 | A | 18 | |||||
| Y-150ZT | 92 | 47 | Φ5.5 | 41 | 30 | ||||||
| Y-200 | Φ200 | A | 146 | 50 | A | A | 18 | ||||
| Y-250 | Φ250 | A | 167 | 50 | A | A | 18 |
