1、用途说明：

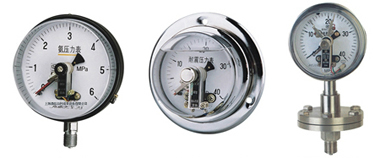

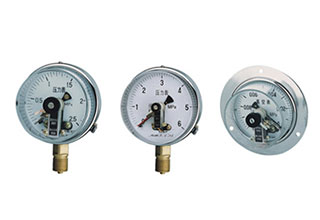

YXC系列磁助电接点压力表是根据使用工况的不同要求，在普通型磁助电接点压力表的基础上，研制了具有防震、防腐、氨用、防蚀防震及带有隔膜隔离器等功能的多种类型的产品。应用于石油、化工、电站、冶金等工业部门，在环境较为恶劣和有防腐要求的场合中测量无爆炸危险的流体介质的压力。仪表经与相应的电气器件配套使用，可实现对被测压力系统实现自动控制和发信（报警）的目的。

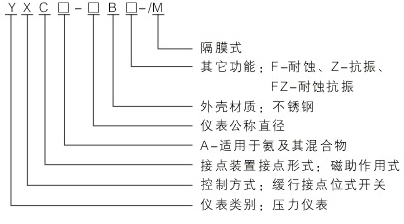

2、型号表示：

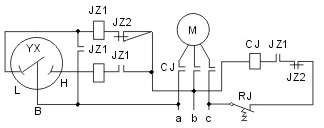

3、电气电路连接示意图：
4、主要指标及功能：
○标度范围、精度等级及接头螺纹尺寸
| 类型 | 型号 | 名称 | 标度范围 | 精度等ji | 接头螺纹尺寸 | ||
| 指示 | 设定值 | ||||||
| 接通 | 断开 | ||||||
| 适用型 | YAXC | 磁助电接点氨压力表 | 0~0.16至60及-0.1~0.06至2.4系列 | 2.5 | 2.5 | 4 | M20x1.5 |
| 抗振型 | YXC-Z | 抗振型磁助电接点压力表 | 0~0.6至60及-0.1~0.5至2.4系列 | 1.6 | 1.6 | 5 | |
| 防蚀型 | YXC-B-F | 防蚀型磁助电接点压力表 | 0~0.16至60及-0.1~0.06至2.4系列 | 1.6 | 1.6 | 4 | |
| 防蚀抗振型 | YXC-B-FZ | 防蚀抗振型磁助电接点压力表 | 0~0.6至60及-0.1~0.5至2.4系列 | 1.6 | 1.6 | 5 | |
| 隔膜普通型 | YXC-/M | 隔膜式磁助电接点压力表 | 0~0.16至60及-0.1~0.06至2.4系列 | 1.6 | 1.6 | 4 | 各类隔离器 |
| 隔膜防蚀型 | YXC-B-F/M | ||||||
| 隔膜抗振型 | YXC-Z/M | 0~0.6至60及-0.1~0.5至2.4系列 | 1.6 | 1.6 | 5 | ||
| 防蚀抗振型 | YXC-B-FZ/M | ||||||
○使用环境条件
| 类型 | 工作温度范围 | 相对湿度 | 抗工作振动性能 | |
| 介质 | 周围环境 | |||
| 适用型 | -40~70℃ | 不大于85% | V.H.3级 | |
| 防蚀型 | -40~70℃ | 不大于90% | ||
| 抗振型、防蚀抗振型 | -25~55℃ | V.H.4级 | ||
| 隔膜式普通型 | 150℃以下 | -40~70℃ | V.H.3级 | |
| 隔膜式防蚀型 | -40~70℃ | |||
| 隔膜式抗振型、防蚀抗振型 | 150℃以下 | -25~55℃ | V.H.4级 | |
○温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃（使用温度偏离20±5℃）。
○接点装置电气参数及控制形式与YXC系列辞助电接点压力表相同。
