1、用途说明：

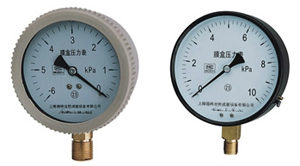

膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
2、结构原理：
仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
3、主要指标 ：
○标度范围、精度等级及重量 型号标度范围(KPa)精度等级重量(Kg)正压负压正负压YE-100YE-1500~1.60~2.50~40~60~100~160~250~40-1.6~0-2.5~0-4~0-6~0-10~0-16~0-25~0-40~0-0.8~0.8-1.2~1.2-2~2-3~3-5~5-8~8-12~12-20~202.50.5
|
|

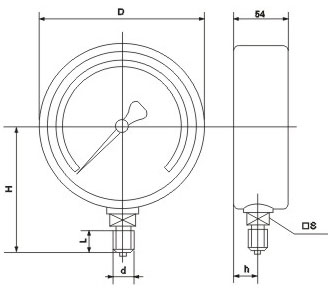

4、外形尺寸：
|
