SWP系列计数表适用多种计数脉冲、长度测量和控制。
一、主要 te点
1、高亮度LED数字显示测量值
2、支持多机网络通讯，通讯协议可任意自由设定
3、全开放式用户自设定界面：输出方式设定、报警方式设定
4、设定参数断电保留及参数密码锁定
5、设定计数目标值
6、交直流开关电源供电方式
二、SWP-TC系列计数仪表接线图

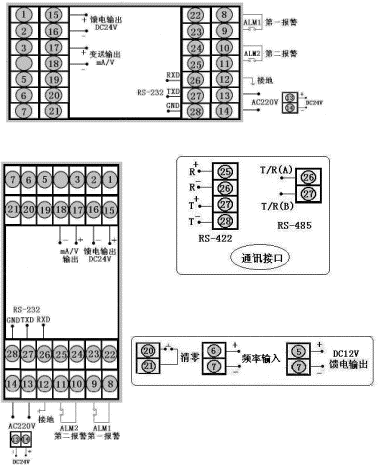

| 型号 | SWP-TC-C803系列 | 接 线 图 |
| 仪表外形 |
开孔尺寸:152×76mm 重 量:400g |  |
| 型号 | SWP-TC-C803系列 | |
| 仪表外形 |
开孔尺寸:76×152mm 重 量:400g | |

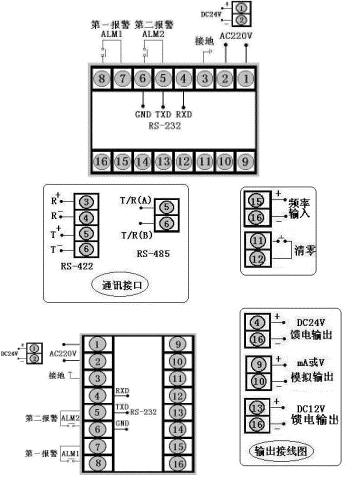

| 型号 | SWP-TC-C403系列 | 接 线 图 |
| 仪表外形 |
开孔尺寸:45×92mm 重 量:240g |  |
| 仪表外形 |
开孔尺寸:44×92mm 重 量:240g | |
| 型号 | SWP-TC-C903系列 | 接 线 图 |
| 仪表外形 |
开孔尺寸:68×68mm 重 量:240g |  |
三、SWP-TC系列计数仪表型譜表
型 号 | 代 码 | 说 明 | |||||||||
SWP-TC- | □ □ □□ □ □ □ □ □ □ □ | SWP系列计数表 | |||||||||
外型 te征 | CS | 横式仪表竖式仪表 | |||||||||
外形尺寸 | 489 | 96×48mm，48×96mm160×80mm，80×160mm96×96mm | |||||||||
控制作用 | 0103 | 测量显示三位控制 | |||||||||
通讯方式 | 0248 | 无通讯通讯协议为 RS-232通讯协议为 RS-422通讯协议为 RS-485 | |||||||||
输出方式 | 01234567 | 无控制输出继电器触点电流 4～20mA电流 0～10mA电压 1～5V电压 0～5VSCR-过零触发脉冲SSR-固态继电器 | |||||||||
输入类型 | □ | A：集电ji开路信号输入（OC门）B：射ji开路信号输入（OE门）C：电平信号输入D：开关量输入/触点信号（无源）E：电流型信号输入 | |||||||||
di一报警方式 | NHL | 无报警（可省略）AL1上限报警AL1下限报警 | |||||||||
第二报警方式 | NHL | 无报警（可省略）AL1上限报警AL1下限报警 | |||||||||
显示方式及馈电输出 | N0.8P | 0.56 英寸 LED显示（可省略）0.8 英寸 LED显示DC 24V馈电输出 | |||||||||
供电方式 | WT | DC24V供电AC90～260V供电（开关电源）AC220V供电 | |||||||||
以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时是，要提供输入信号为低时是多少毫安，输入信号为高时是多少毫安。
