SWP-LED液位/容积控制仪可对ge种形状罐体进行液位<=>容积转换测量控制。
一、主要
1、有ji宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值（0--999999字），可 jing确到小数点后三位（0.001）进行容积显示。
2、查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。

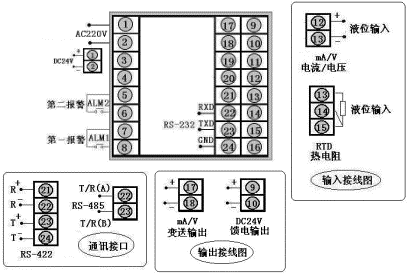

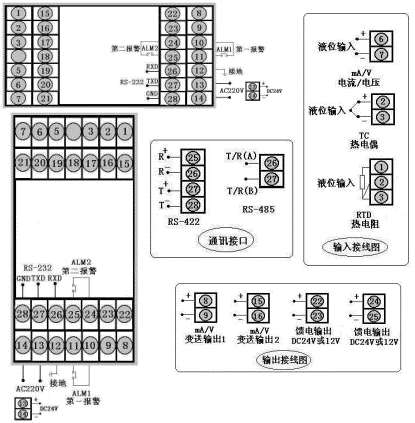

二、仪表外形及接线图（以下为基本配线， tesu订货请参见随机接线图）
型号 | SWP-HK80系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |  |
仪表尺寸:80×160×140mm | ||
型号 | SWP-HK90系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:96×96×140mm |  |
★HK80系列与HE80系列接线端子序列号定义不同
三、SWP-LED液位<=>容积控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||
SWP - HK | □ □□- □ □-□□ - □ □ -□ -□ -□ | 5位+8位液位<=>容积控制 | |||||||||
外形尺寸 | 89 | 160×80mm（横式）80×160mm（竖式）96×96mm | |||||||||
控制作用 | 0103 | 无控制（无报警）输出带控制（有报警）输出 | |||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||
输出方式 | □ | 参见"控制输出方式" | |||||||||
输入类型 | □□ | 参见"输入类型" | |||||||||
di一报警方式 | NHL | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警） | |||||||||
第二报警方式 | NHL | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警） | |||||||||
馈电输出 | NP | 无馈电输出（可省略）DC24V馈电输出 | |||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||
外形 te征 | S | 竖式显示仪表横式显示仪表（可省略） | |||||||||
★ 输入类型：（出厂默认值）
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
A | 4～20 mA | -1999～99999d | D | 0～5 V | -1999～99999d | 本表所列为zui大量程，用户可在量程范围内通过修改仪表二ji参数确定量程范围 |
B | 0～10 mA | -1999～99999d | L | 电 阻 | -1999～99999d | |
C | 1～5 V | -1999～99999d | R | 用户 te定 | 全 量 程 |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | tesu规格 | SOT输出 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | tesu规格 |
★ 型号举例：
①SWP-HK801-22-A-NN
无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输出，无报警输出。
②SWP-HK903-81-A-HL-P
带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出。
