SWP-LED系列手动操作控制器/光柱显示手动操作器可接在不同调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。
SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数ma显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。
一、主要 te点
1、可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于多种测量控制场合。
2、可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
3、可同屏显示测量信号及反馈信号。

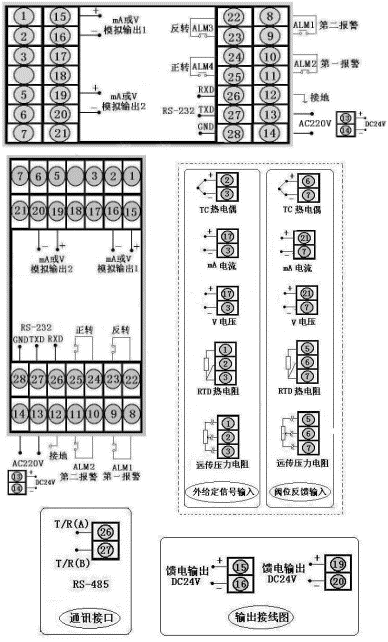

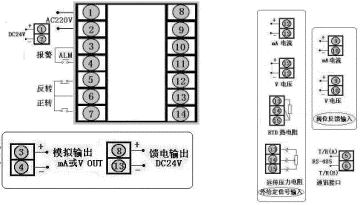

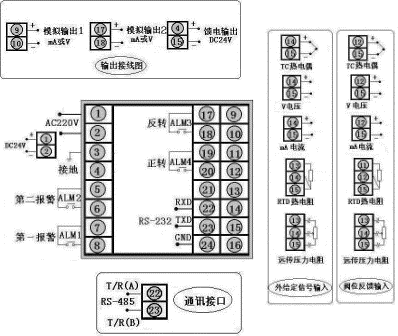

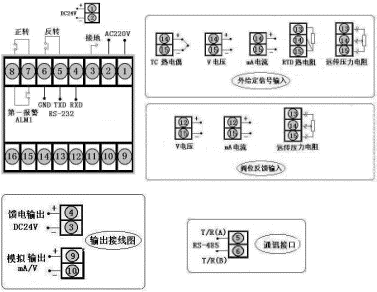

二、仪表外形及接线图（以下为基本配线,fei 常规订货请参考随机接线图）
型号 | SWP-ND835系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |  |
型号 | SWP-NT835系列（横式） | |
| 仪表外形 |
仪表尺寸:160×80×140mm | |
型号 | SWP-NS835系列 | |
| 仪表外形 |
仪表尺寸:80×160×140mm | |
型号 | SWP-NT835系列（竖式） | |
| 仪表外形 |
仪表尺寸:80×160×140mm | |
型号 | SWP-ND935系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:96×96×140mm |  |
型号 | SWP-ND435系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:96×48×110mm |  |
型号 | SWP-ND435系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:72×72×110mm |  |
三、SWP-LED系列手动操作器型谱表
型 号 | 代 码 | 说 明 | |||||||||||
SWP -N | □ □ □□-□ □ □-□□/ □□-□ □ -□-□ | 新一代手动操作器 | |||||||||||
外形 te征 | DS | 横式显示仪表竖式显示仪表 | |||||||||||
外形尺寸 | 4789 | 96×48mm72×72mm160×80mm,80×160mm96×96mm | |||||||||||
控制作用 | 35 | 手动操作器 | |||||||||||
通讯方式 | □ | 参见 "通讯方式" | |||||||||||
控制输出方式 | □ | 参见 "控制输出方式" | |||||||||||
变送输出方式 | □ | 参见 "变送输出方式" | |||||||||||
PV输入类型 | □□ | 参见"输入类型" | |||||||||||
SV输入类型 | □□ | 参见"输入类型" | |||||||||||
di一报警方式 | HL | 上限报警下限报警 | |||||||||||
第二报警方式 | HL | 上限报警下限报警 | |||||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
四、SWP-LED系列光柱显示手动操作器型谱表
型 号 | 代 码 | 说 明 | |||||||||||
SWP -N | T □□□-□ □ □- □□/□□-□ □ -□-□ -□ | 新一代光柱显示手动操作器 | |||||||||||
外形尺寸 | 8 | 160×80mm,80×160mm | |||||||||||
控制作用 | 35 | 手动操作器 | |||||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||||
控制输出方式 | □ | 参见"控制输出方式" | |||||||||||
变送输出方式 | □ | 参见"变送输出方式" | |||||||||||
PV输入类型 | □□ | 参见"输入类型" | |||||||||||
SV输入类型 | □□ | 参见"输入类型" | |||||||||||
di一报警方式 | HL | 上限报警下限报警 | |||||||||||
第二报警方式 | HL | 上限报警下限报警 | |||||||||||
馈电输出 | P | DC24V馈电输出 | |||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
外形 te征 | DS | 横式显示仪表竖式显示仪表 | |||||||||||
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | fei 常规 规 格 | 用 户 te 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | fei 常规规格 | SOT输出 |
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | fei 常规规格 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | fei 常规规格 |
★ 型号举例：
SWP-ND835-81-12/12-LH-P-W
通讯方式RS485，输出方式为继电器输出，PV输入类型为4～20 mA，SV输入类型为4～20 mA，di一报警为下限报警，第二报警为上限报警，DC24V馈电输出，DC24V供电。
