五位瞬时流量＋六位瞬时累积显示
SWP-LED系列流量积算控制仪适用于多种液体、蒸汽、天然气、一般气体等的流量积算测量控制。
一、主要 te点
1、瞬时流量显示范围由0-9999增加到0-99999，即5位显示。 这样，ti gao了显示的可观性，满足了大流量测量场合的需求。
2、仪表面板增加了一组LED发光二ji管状态指示，在带温压补偿的测量中，要监测的显示值较多，仪表受只有一组LED数ma显示器的限制，只能采用分时显示的方式，往往给观测带来不便。为此，我们在仪表面板增加了一组LED发光二ji管作为显示值含义指示，每一发光二ji管对应一种状态，用以指明对应显示值的工程含义，方便用户观测。
3、增加流量补偿系数K的自动演算功能。在流量测量中，系数K的计算正确与否对测量结果关系重大，而K值的计算涉及位数亢长的小数或带小数，运算中需要开方及多位数的乘除，用户往往感到不便，带有流量补偿系数K自动演算功能的仪表解决了这一问题，只要根据被测介质的情况，由仪表面板按键依次输入正确的常数，余下的运算仪表会自动完成并置入相应的存储器中，减轻了用户的负担，避免了人为的差错。

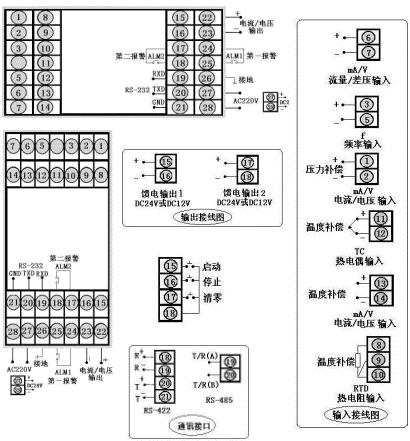

二、仪表外形及接线图（以下为基本配线，定制订货请参见随机接线图）
| 型号 | SWP-LE80系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |  |
仪表尺寸:80×160×140mm |
三、SWP-LE系列流量积算控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||||
SWP－LE－ | □ □□- □ □ -□ □ □-□ □ □ □ □ | 5位+6位流量积算控制仪 | |||||||||||
外形尺寸 | 8 | 160×80mm（横式）,80×160mm（竖式） | |||||||||||
控制作用 | 0102030405 | 无补偿输入带补偿输入过热蒸汽带温度压力补偿-查表法饱和蒸汽带温、压补偿-查表法用户 te定曲线补偿输入-查表法 | |||||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||||
输出方式 | □ | 参见"输出方式" | |||||||||||
流量信号类型 | □ | 参见"输入类型" | |||||||||||
压力补偿类型 | □ | 参见"输入类型" | |||||||||||
温度补偿类型 | □ | 参见"输入类型" | |||||||||||
di一报警方式 | NHLBCD | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警）流量定量到控制 --自动启动流量定量过程控制--自动启动流量定量到控制 --自动清零 | |||||||||||
第二报警方式 | NHLBC | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警）流量定量到控制 --手动启动流量定量过程控制--手动启动 | |||||||||||
馈电输出 | NP2P | 无馈电输出（可省略）单路DC24V馈电输出双路DC24V馈电输出 | |||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
外形 te征 | S | 竖式显示仪表横式显示仪表（可省略） | |||||||||||
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | fei 常规规格 |
★ 输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 输入类型：（出厂默认值）
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
A | 4～20 mA | -1999～99999 d | O | 脉冲-集电ji开路 | 0～5KHz | 本表所列为zui大量程，用户可在量程范围内通过修改仪表二ji参数确定量程范围 |
B | 0～10 mA | -1999～99999d | G | Pt100 | -200～650℃ | |
C | 1～5V | -1999～99999d | E | 热电偶E型 | 0～1000 ℃ | |
D | 0～5V | -1999～99999d | K | 热电偶K型 | 0～1300 ℃ | |
M | 0～20 mA | -1999～99999d | R | 用户 te定 | -1999～99999 d | |
F | 脉 冲 | 0～5KHz | N | 无补偿输入 |
★ 注1：LE802、LE803、LE804系列可通过设定仪表二ji参数互相切换。
★ 注2：仪表除0～20mA、脉冲-集电ji开路两种输入信号外,其余信号均可通过设定仪表二ji参数自由更改。
★ 如用户选择 te定曲线补偿输入（查表法）时，请在订货时提供相关技shu参数或密度表格。
★ 型号举例：SWP-LE801-02-F, SWP-LE802-21-AAG-HPS ,SWP-LE803-81-ACK-BL
