SWP-LCD-A/M系列手动操作器可接在ge种调节器或计算机控制系统之后作备用仪表，在系统试车或调节器失效时，可由本控制器替代进行手动操作，以bao证生产的an全。
一、仪表 te点
1、能接受与系统同步的给定信号和反馈信号，根据二者的偏差进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门。
2、具备无扰动切换功能。能实现自动至手动的无扰动平滑切换；手动切换至自动时，采用逼近法积算，并带切换限幅功能，实现手动至自动的无扰动平滑切换。
3、可同时显示输入值和输出百分比值；指示报警和输出状态等。

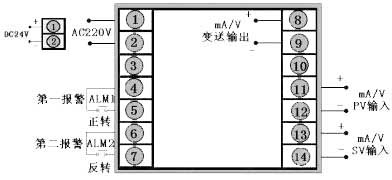

二、仪表外形及接线图(以下为基本配线方式， tesu订货请参见随机接线图)
| 型号 | SWP-LCD-A/M系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:72×72×110mm |  |
三、SWP-LCD-A/M系列手动操作器型谱表
| 型 号 | 代 码 | 说 明 | ||||||||
| SWP -LCD | □□ □ □□ □ □□/□□- □ □- □ | 大屏幕带背光液晶显示仪表 | ||||||||
| 仪表功能 | A/M | 手动操作器 | ||||||||
| 外形尺寸 | 7 | 72×72 mm | ||||||||
| 控制作用 | 35 | 手动/自动操作，无扰切换 | ||||||||
| 输出方式 | □ | 参见"输出方式" | ||||||||
| PV输入类型 | □□ | 参见"输入类型" | ||||||||
| SV输入类型 | □□ | 参见"输入类型" | ||||||||
| di一报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||
| 第二报警方式 | NHL | 无报警（可省略）上限报警下限报警 | ||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源） | ||||||||
★ 输入类型
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
| 12 | 4～20 mA | -1999～9999 d | 14 | 1～5 V | -1999～9999 d |
| 13 | 0～10 mA | -1999～9999 d | 15 | 0～5 V | -1999～9999 d |
★ 注：不能切换输入，订货时请确认型号。
★ 输出方式
| 代 码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 输出方式 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | tesu规格 | 阈位控制 |
SCR--可控硅过零触发脉冲输出 SSR--固态继电器控制输出
★ 注：选择继电器输出正反转，无报警输出。
★ 型号举例：
①SWP-LCD-A/M735-01-12/14-N-W
输出方式为继电器正反转输出，PV输入类型为4～20 mA，SV输入类型1～5 V，DC24V供电。

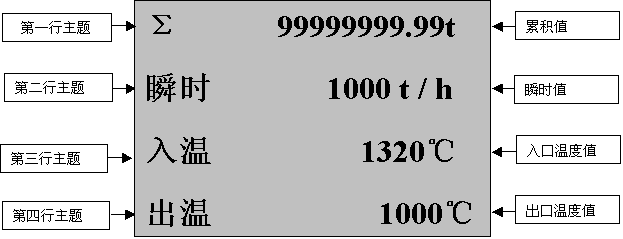

3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

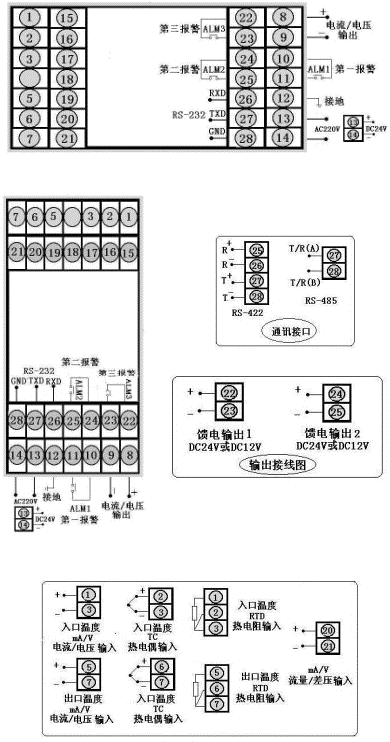

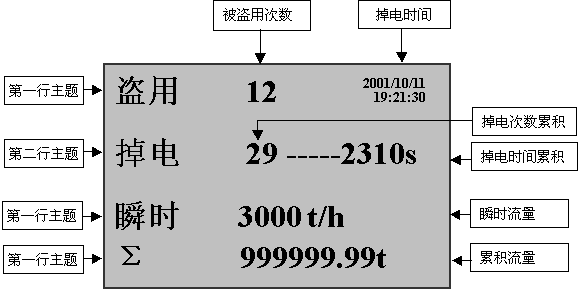

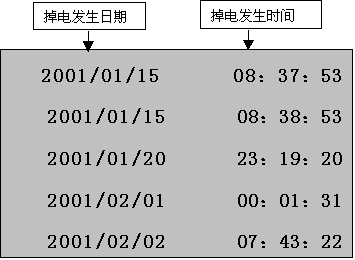

二、仪表外形及接线图（以下为基本配线， tesu订货请参考随机接线图）
| 型号 | SWP-LCD-NLQ系列 | 接 线 图 |
仪表 外形 | 开孔尺寸:152×76mm 重 量:400g |  |
仪表 外形 |
开孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD-LQ仪表型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||||
| SWP -LCD-N | □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ | 新一代大屏幕带背光液晶显示仪表 | |||||||||||||
| 仪表功能 | LQ | 不记录 | |||||||||||||
LQR | 记录 | ||||||||||||||
| 外形尺寸 | 8 | 160×80mm（横）80×160mm（竖） | |||||||||||||
| 补偿信号 | 12 | 单路热量表 | |||||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||||
| 变送输出 | □ | 参见"输出方式" | |||||||||||||
| 流量输入类型 | □ | 参见"输入类型" | |||||||||||||
| 入口输入类型 | □ | 参见"输入类型" | |||||||||||||
| 出口输入类型 | □ | 参见"输入类型" | |||||||||||||
| di一报警方式 | □ | 参见"报警方式" | |||||||||||||
| 第二报警方式 | □ | 参见"报警方式" | |||||||||||||
| 第三报警方式 | □ | 参见"报警方式" | |||||||||||||
| 馈电输出 | P2P | DC24V馈电输出2路DC24V馈电输出 | |||||||||||||
| 供电方式 | W | DC24V供电AC220V供电 | |||||||||||||
| 外形 te征 | S | 竖式显示仪表横式显示仪表 | |||||||||||||
★ 输入类型
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
| A | 4 ～ 20 mA | -1999～99999 d | S | S | 0 ～1600 ℃ |
| B | 0 ～ 10 mA | -1999～99999 d | T | T | -200～400 ℃ |
| C | 1 ～ 5 V | -1999～99999 d | U | J | 0 ～1200 ℃ |
| D | 0 ～ 5 V | -1999～99999 d | V | CU50 | -50.0～150.0 ℃ |
| M | 0 ～ 20 mA | -1999～99999 d | W | PT100.1 | -99.9～199.9℃ |
| H | 4～20 mA开方 | -1999～99999 d | G | PT100 | -200～650 ℃ |
| I | 0～10mA开方 | -1999～99999 d | O | 脉冲－集电ji开路 | 0～5KHz |
| J | 1～ 5 V开方 | -1999～99999 d | E | E | 0～1000 ℃ |
| Q | 0 ～ 20 mA开方 | -1999～99999 d | K | K | 0～1300 ℃ |
| F | 脉 冲 | 0～5KHz | R | 用 户 te 定 | -1999～99999 d |
| L | B | 400～1800 ℃ | N | 无补偿输入 |
★ 报警方式
| 选型代码 | N | H | L |
| 报警方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | tesu规格 |
★ 输出方式
| 选型代码 | 0 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 型号举例：
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。
