SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。
一、仪表 te点：
1、丰富的热量积算软件。

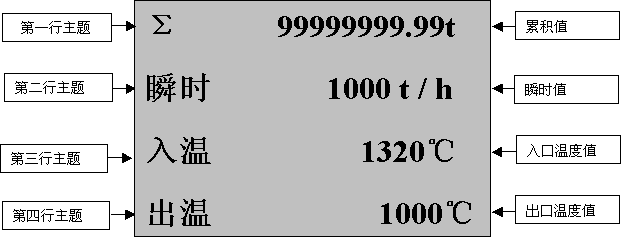

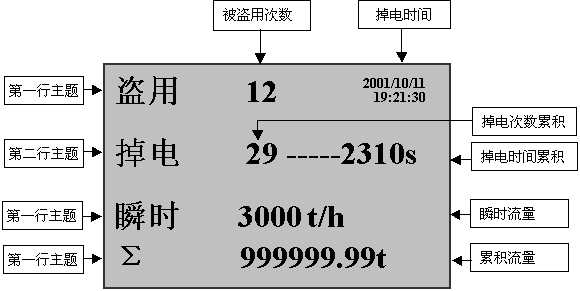

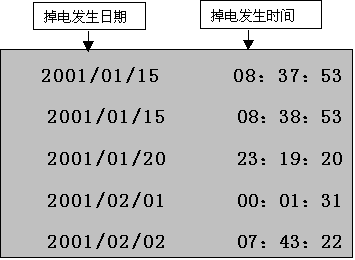

2、强化管理的防盗及防掉电记录功能。
3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

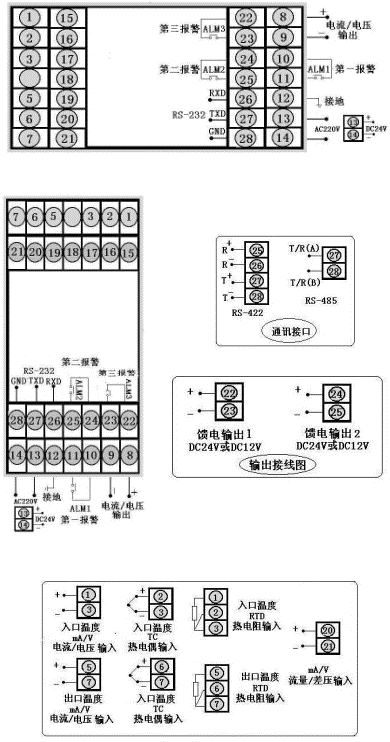

二、仪表外形及接线图（以下为基本配线， tesu订货请参考随机接线图）
| 型号 | SWP-LCD-NLQ系列 | 接 线 图 |
仪表 外形 | 开孔尺寸:152×76mm 重 量:400g |  |
仪表 外形 | 开孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD-LQ仪表型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||||
| SWP -LCD-N | □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ | 新一代大屏幕带背光液晶显示仪表 | |||||||||||||
| 仪表功能 | LQ | 不记录 | |||||||||||||
LQR | 记录 | ||||||||||||||
| 外形尺寸 | 8 | 160×80mm（横）80×160mm（竖） | |||||||||||||
| 补偿信号 | 12 | 单路热量表 | |||||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||||
| 变送输出 | □ | 参见"输出方式" | |||||||||||||
| 流量输入类型 | □ | 参见"输入类型" | |||||||||||||
| 入口输入类型 | □ | 参见"输入类型" | |||||||||||||
| 出口输入类型 | □ | 参见"输入类型" | |||||||||||||
| di一报警方式 | □ | 参见"报警方式" | |||||||||||||
| 第二报警方式 | □ | 参见"报警方式" | |||||||||||||
| 第三报警方式 | □ | 参见"报警方式" | |||||||||||||
| 馈电输出 | P2P | DC24V馈电输出2路DC24V馈电输出 | |||||||||||||
| 供电方式 | W | DC24V供电AC220V供电 | |||||||||||||
| 外形 te征 | S | 竖式显示仪表横式显示仪表 | |||||||||||||
★ 输入类型
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
| A | 4 ～ 20 mA | -1999～99999 d | S | S | 0 ～1600 ℃ |
| B | 0 ～ 10 mA | -1999～99999 d | T | T | -200～400 ℃ |
| C | 1 ～ 5 V | -1999～99999 d | U | J | 0 ～1200 ℃ |
| D | 0 ～ 5 V | -1999～99999 d | V | CU50 | -50.0～150.0 ℃ |
| M | 0 ～ 20 mA | -1999～99999 d | W | PT100.1 | -99.9～199.9℃ |
| H | 4～20 mA开方 | -1999～99999 d | G | PT100 | -200～650 ℃ |
| I | 0～10mA开方 | -1999～99999 d | O | 脉冲－集电ji开路 | 0～5KHz |
| J | 1～ 5 V开方 | -1999～99999 d | E | E | 0～1000 ℃ |
| Q | 0 ～ 20 mA开方 | -1999～99999 d | K | K | 0～1300 ℃ |
| F | 脉 冲 | 0～5KHz | R | 用 户 te 定 | -1999～99999 d |
| L | B | 400～1800 ℃ | N | 无补偿输入 |
★ 报警方式
| 选型代码 | N | H | L |
| 报警方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | tesu规格 |
★ 输出方式
| 选型代码 | 0 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 型号举例：
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。
②SWP-LCD-NLQR812-81-ABC-LH-P
带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，di一报警为下限报警，第二报警为上限报警，AC220V供电，横表。
