SWP-LCD-NH系列液位<=>容积控制仪可对ge种形状罐体进行液位<=>容积转换测量控制。
一、主要 te点
1、 有ji宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。
2、 采用查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。

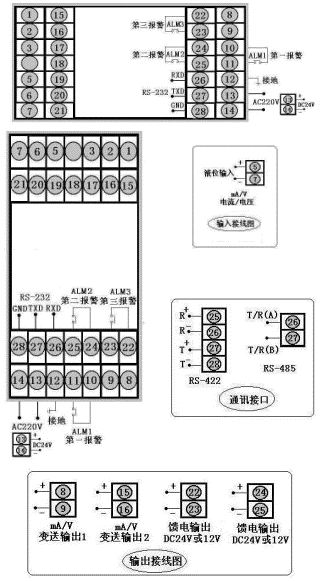

二、 仪表外形及接线图（以下为基本配线， tesu订货请参考随机接线图）
| 型号 | SWP-LCD-NH80系列 | 接 线 图 |
| 仪表 外形 |
开孔尺寸:152×76mm 重 量:400g |  |
开孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD系列液位<=>容积控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||
| SWP -LCD-N | □□□ □□- □ □-□□- □ □ □ □ -□-□ | 新一代大屏幕带背光显示仪表 | |||||||||||
| 仪表功能 | H | 液位容积控制仪 | |||||||||||
| HR | 带记录（液位<=>容积控制仪） | ||||||||||||
| 外形尺寸 | 8 | 160×80mm（横式）80×160mm（竖式） | |||||||||||
| 控制作用 | 0103 | 无控制（或报警）输出带控制（或报警）输出 | |||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||
| 变送输出 | □ | 参见"输出方式" | |||||||||||
| 输入类型 | □□ | 参见"输入类型" | |||||||||||
| di一报警方式 | □ | 参见"报警方式" | |||||||||||
| 第二报警方式 | □ | 参见"报警方式" | |||||||||||
| 第三报警方式 | □ | 参见"报警方式" | |||||||||||
| 馈电输出 | NP | 无馈电输出（可省略）DC24V馈电输出 | |||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
| 外形 te征 | S | 竖式显示仪表横式显示仪表（可省略） | |||||||||||
★ 输入类型(出厂默认值）
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
| A | 4～20 mA | -9999～99999d | D | 0～5 V | -9999～99999d | 本表所列为zui大量程，用户可在量程范围内通过修改仪表二ji参数确定量程范围 |
| B | 0～10 mA | -9999～99999d | R | 用户 te定 | 全 量 程 | |
| C | 1～5 V | -9999～99999d |
★ 报警方式
| 选型代码 | N | H | L |
| 报警方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 输出方式
| 选型代码 | 0 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 型号举例：
①SWP-LCD-NH801-02-A-N
LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。
②SWP-LCD-NH803-81-A-HLP
LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。
二、 tesu技shu参数
| 控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
| 设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
| 比例范围 | 0.0%-100.0%（单位：0.1%） |
| 积分（复位）时间 | 0-9,999s（单位：1s） |
| 微分（比率）时间 | 0-9,999s（单位：1s） |
| 控制周期 | 1-250s（单位：1s） |
| 采样周期 | 0.5s |

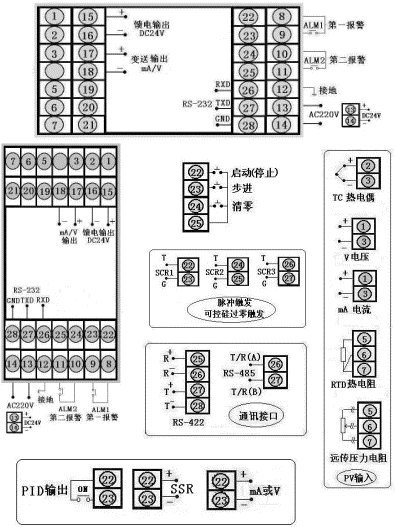

三、仪表外形及接线图(以下为基本配线， tesu订货请参考随机接线图)
| 型号 | SWP-LCD-NP系列（横式） | 接 线 图 |
| 仪表外形 |
开孔尺寸:152×76mm 重 量:400g |  |
开孔尺寸:76×152mm 重 量:400g |
四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||
| SWP -LCD-N | □ □□□-□ □ □-□□- □ □-□-□-□ | 新一代大屏幕带背光液晶显示仪表 | |||||||||||
| 仪表功能 | P | 32段PID可编程序控制仪 | |||||||||||
| 外形尺寸 | 8 | 160×80mm（横），80×160mm（竖） | |||||||||||
| 控制作用 | 05 | PID调节功能 | |||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||
| 控制输出 | □ | 参见"控制输出方式" | |||||||||||
| 变送输出 | □ | 参见"变送输出方式" | |||||||||||
| 输入类型 | □□ | 参见"输入类型" | |||||||||||
| di一报警方式 | □ | 参见"报警输出方式" | |||||||||||
| 第二报警方式 | □ | 参见"报警输出方式" | |||||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
| 外形 te征 | S | 竖式显示仪表横式显示仪表 | |||||||||||
★ 全切换输入只需设定仪表二ji参数，即可切换输入多种分度号，可输入分度号如下：
| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
★ 报警输出方式
| 选型代码 | N | H | L | G | A | D |
| 输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
★ 变送输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | tesu规格 |
★ 控制输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | tesu规格 | SOT输出 |
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★ 型号举例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
②SWP-LCD-NP805-81-08-LH-P-T
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，di一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
