SWP-LCD系列PID外给定（或阀位）控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
SWP-LCD系列PID控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制及相对模拟量显示，使测量值的显示更为清晰直观。
一、主要 te点
1、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于ge种测量控制场合。
2、 自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
二、 tesu技shu参数
| 控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
| 设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
| 比例范围 | 0.0%-100.0%（单位：0.1%） |
| 积分（复位）时间 | 0-9,999s（单位：1s） |
| 微分（比率）时间 | 0-9,999s（单位：1s） |
| 控制周期 | 1-250s（单位：1s） |
| 采样周期 | 0.5s |

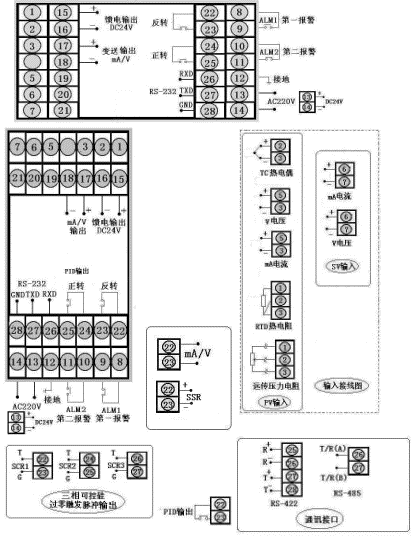

三、仪表外形及接线图（以下为基本配线， tesu订货请参考见随机接线图）
| 型号 | SWP-ND815、D825系列 | 接 线 图 |
| 仪表外形 | 开孔尺寸:152×76mm 重 量:400g |  |
| 型号 | SWP-ND815、D825系列 | |
| 仪表外形 | 开孔尺寸:76×152mm 重 量:400g |
四、SWP-LCD系列PID自动演算外给定（或阀位）控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||
| SWP－LCD－N | □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ | 新一代PID控制仪 | |||||||||||
| 外形 te征 | DS | 横式显示仪表竖式显示仪表 | |||||||||||
| 外形尺寸 | 8 | 160×80mm,80×160mm | |||||||||||
| 控制作用 | 1525 | 外给定控制阀位控制（继电器正转反转控制） | |||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||
| 控制输出 | □ | 参见"控制输出方式" | |||||||||||
| 变送输出 | □ | 参见"变送输出方式" | |||||||||||
| 测量信号输入类型 | □□ | 参见"输入类型" | |||||||||||
| 外给定信号输入类型或阀位反馈信号输入类型 | □□ | 参见"输入类型" | |||||||||||
| di一报警方式 | □ | 参见"报警输出方式" | |||||||||||
| 第二报警方式 | □ | 参见"报警输出方式" | |||||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
tesu型号或要求的，请提供分度号或参考标准，定货时说明。
★ 输入类型
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
| 01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | te 殊 规 格 | 用 户 te 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切换输入只需设定仪表二ji参数，即可切换输入多种分度号，可输入分度号如下：
| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
★ 报警输出方式
| 选型代码 | N | H | L | G | A | D |
| 输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
★ 变送输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 控制输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | tesu规格 | SOT输出 |
★ 通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | tesu规格 |
| ★ 注1：仪表作为阀位正反转控制时，只能带一个报警，上限或下限。 |
| ★ 注2：外给定控制――可选择由内部设定控制目标值或由外部输入设定控制目标值。 |
| ★ 注3：阀位控制――继电器正转、反转控制输出。 |
| ★ 注4：控制输出为PID或阀位控制，变送输出为测量值对应的变送输出。 |
| ★ 型号举例： |
| SWP-LCD-ND815-21-08/12-HL-P-W |
| 外给定控制，通讯方式RS－232，输出方式继电器输出，测量信号输入类型为Pt100，外给定信号输入类型为4～20Ma，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。 |
