SWP-LED双回路数字显示控制仪/光柱显示控制仪
| SWP-LED系列数字显示双回路控制仪/光柱显示控制仪采用微处理器进行控制运算。 |
| SWP-LED系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数ma显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。 |
| 一、主要 |
| 1、SWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。 |
| 2、可分别带有两路模拟量变送输出与继电器报警输出，适用于多种测试控制场合。 |

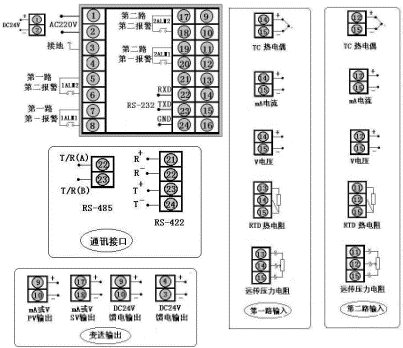

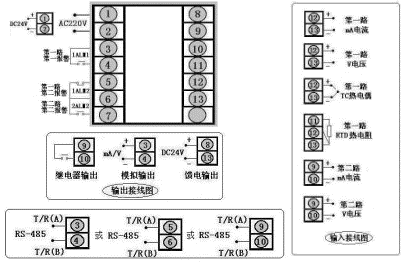

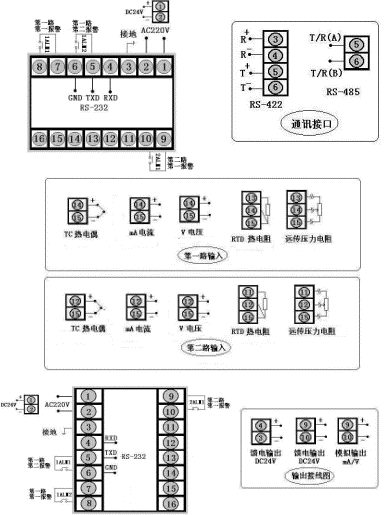

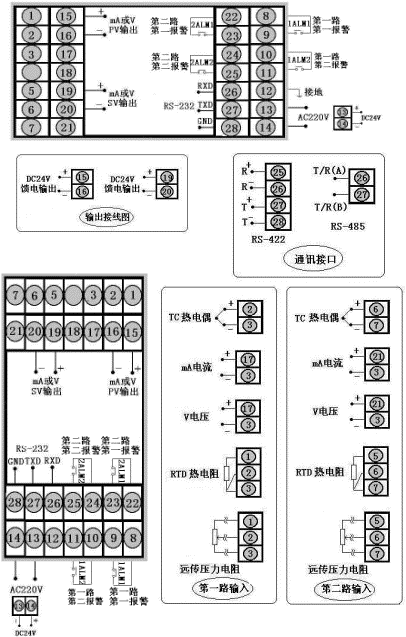

二、仪表外形及接线图（以下为基本配线方式，fei 常规订货请参见随机接线图）
| 型号 | SWP-D823系列 | 接 线 图 |
| 仪表外形 |
|  |
| 型号 | SWP-T823系列（横式） | |
| 仪表外形 |
| |
| 型号 | SWP-S823系列 | |
| 仪表外形 |
| |
| 型号 | SWP-T823系列（竖式） | |
| 仪表外形 |
| |
| 型号 | SWP-D923系列 | 接 线 图 |
| 仪表外形 |
|  |
| 型号 | SWP-D423系列 | 接 线 图 |
| 仪表外形 |
|  |
| 型号 | SWP-S423系列 | |
| 仪表外形 |  仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重 量:240g
| |
| 型号 | SWP-D723系列 | 接 线 图 |
| 型号 |
|  |
三、 SWP-LED系列双回路数字显示控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||||
| SWP - | □ □□□-□ □ □-□□/□□□-□/□ □ -□-□ | ||||||||||||||
| 外形 te征 | DS | 横式显示仪表竖式显示仪表 | |||||||||||||
| 外形尺寸 | 4789 | 96×48mm（横） 48×96mm（竖）72×72mm160×80mm（横） 80×160mm（竖）96×96mm | |||||||||||||
| 控制作用 | 2123 | 测量显示三位式控制 | |||||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||||
| di一路输出方式 | □ | 参见"输出方式" | |||||||||||||
| 第二路输出方式 | □ | 参见"变送输出方式" | |||||||||||||
| di一路输入类型 | □□ | 参见"输入类型" | |||||||||||||
| 第二路输入类型 | □□ | 参见"输入类型" | |||||||||||||
| di一路di一报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| di一路第二报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| 第二路di一报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| 第二路第二报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| 馈电输出 | P2P | DC24V馈电输出2路DC24V馈电输出 | |||||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||||
四、SWP-LED系列光柱测量显示控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||||
| SWP - | T □□□-□ □ □-□□/□□□-□/□ □-□-□ □ | ||||||||||||||
| 外形尺寸 | 8 | 160×80mm（横） 80×160mm（竖） | |||||||||||||
| 控制作用 | 2123 | 测量显示三位式控制 | |||||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||||
| di一路输出方式 | □ | 参见"变送输出方式" | |||||||||||||
| 第二路输出方式 | □ | 参见"变送输出方式" | |||||||||||||
| di一路输入类型 | □□ | 参见"输入类型" | |||||||||||||
| 第二路输入类型 | □□ | 参见"输入类型" | |||||||||||||
| di一路di一报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| di一路第二报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| 第二路di一报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| 第二路第二报警方式 | NHL | 无报警（可省略）位式上限控制/报警位式下限控制/报警 | |||||||||||||
| 馈电输出 | P2P | DC24V馈电输出2路DC24V馈电输出 | |||||||||||||
| 供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||||
| 外形 te征 | X | 横式显示仪表竖式显示仪表 | |||||||||||||
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | te 殊 规 格 | 用 户 te 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 频率输入 | 0～5kHz |
★ 全切换输入只需设定仪表二ji参数，即可切换输入多种分度号，可输入分度号如下：
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V开方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA开方 |
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | tesu规格 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | tesu规格 |
| ★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。 |
| ★ 注：D423只能做两个报警，即每路各一个报警。 |
| ★ 型号举例： |
| SWP-D823-212－10/09-HL/HL-P-W |
| 测量显示，通讯方式为RS232，di一路输出方式为继电器输出，第二路输出方式为4～20mA，di一路输入类型为CU50，第二路输入类型为Pt100.1，di一路di一报警为上限报警，di一路第二报警为下限报警，第二路di一报警为上限报警，第二路第二报警为下限报警，DC24馈电输出，供电方式DC24V。 |
