YWBSL系列靶式流量计


电话:010-6865 7218
邮箱:sales@gdzhongzi.com
简介:YWBSL系列靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,靶式流量计是在原有应变片式测量原理的基础上,采用了电容力传感器作为测量和敏感传递元件,同时利用了现代数字处理技shu而研制的一种新式流量计量仪表。
产品介绍

靶式流量计



一、靶式流量计概述:

YWBSL系列靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,靶式流量计是在原有应变片式测量原理的基础上,采用了电容力传感器作为测量和敏感传递元件,同时利用了现代数字处理技shu而研制的一种新式流量计量仪表。
采用电容式力传感器的是该产品zhen正实现高精度、高稳定性的关键,彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技shu优势,同时又具有与容积式流量计相媲美的测量准确度,加之其抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广fan应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
二、靶式流量计原理及 te性
1、结构
YWBSL系列靶式流量计主要由测量管(外壳)、新型电容力传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,需选用相适应的电容力传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:
靶式流量计概述
YWBSL型是新一代靶式流量计,集流量、温度、压力检测功能于一体,采用先 的单片机技shu和电容式压力传感器,产品无可动部件,抗振动、抗杂质、抗干扰能力强;具有操作简单,安装容易,免维护,故障自检,运行费用低等一系列 te点。采用电容式力传感器的是该新型产品zhen正实现高精度、高稳定性的关键,彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技shu优势,同时又具有与容积式流量计相媲美的测量准确度,在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。已广fan应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它fei 常规介质的计量,解决了多年来业内疑难流量计量。
2、靶式流量计工作原理
当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,靶板所受的作用力经靶杆传递,使传感器的弹性体产生微量变化,从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号:由流体流量 te征的影响,流量与电桥产生的电压的平方成正比。
三、靶式流量计产品 te点
1、整台仪表在设计中无可动部件,插入式结构,拆卸方便;
2、可选用多种防腐及nai高低温材质(如哈氏合金,钛等);
3、整机可做成全密封无死角(焊接形式),无泄漏点,可nai 42MPa 高压;
4、仪表内设自检程序,故障现象一目了然;
5、传感器不与被测介质接触,不存在零部件磨损,使用an全可kao;
6、可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
7、具有多种安装方式供选择,如选择在线插入式,安装费用低;
8、具有一体化温度、压力补偿,直接输出质量或标方;
9、具有可选小信号切除、非线性修正、滤波时间可选择;
10、能准确测量多种常温、高温500度、低温-200度工况下的气体、液体流量;
11、计量准确,精度可达 0.2%;
12、重复性好,一般为 0.05~0.08%,测量快SU;
13、压力损失小,为标准孔板的 1/2△P 左右;
14、抗干扰,抗杂质能力 te强;
15、可根据实际需要更换阻流件(靶片)而改变流量范围;
16、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
17、安装简单方便,易维护;
18、多种输出形式,能远传多种参数;
19、nai震动性强,一ding范围内可测脉动流;

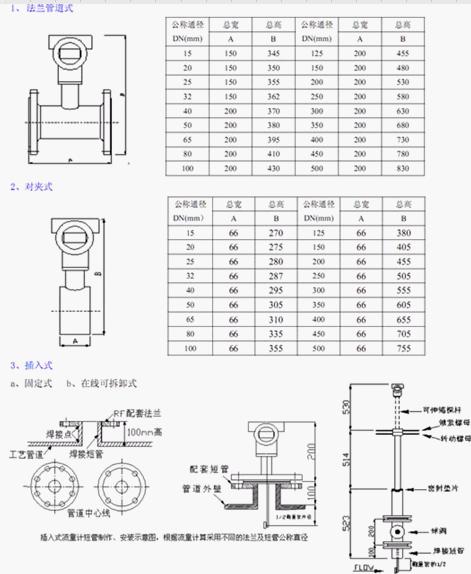

其结构如图:
