UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器

一、概述

    1、UR系列插入式磁性浮球变送器
    该液位送变送利用带环形磁钢的浮球随液位升降，使主体管内的干簧管吸合，将液位转换成相应的电阻输出，该输出电阻与本厂数显仪表配套实现对液位的遥测、报警和控制。
    2、UB系列插入式磁性浮球变送器
    该液位变送器是在UR系列液位变送器的基础上，将其输出电阻信号经zhuan用模块（即电子放大器）处理将电阻信号转换成二线制的4－20mA信号输出可直接与DDZ－Ⅲ电动单元仪表配套使用实现遥测，报警和控制，也可与本厂生产的型数显仪表配套使用。
    插入式磁性浮球变送器用于化工、电力、造纸、造船、环保、仪器等行业，承压（开口）容器内介质的液位的测量，用于地下槽、池、高层水箱的液位的测量，更为简单，可kao，zui为理想。插入工液位变送器的材质为不锈钢

二、工作原理

    插入式磁性浮球变送器的主导管内装有一组干簧管和精密电阻，当管外带有环型磁钢的浮球因浮力随液位上下变化，相应在主导内位于液面处地干簧管在磁场作用下依次闭合（接通）使回路电阻值发生变化，经zhuan用模块转换成电流输出。。

图一、工作原理图

三、主要参数
    1、测量范围：0－6000mm
    2、测量精度：±1.5%（L≥1000mm）或2.5%（L≤1000mm）
    3、变送器电源：24VDC　4－20mA（二线制）R2=350Ω
    4、介质温度：-10℃~+80℃
    5、介质密度：≥0.5g/cm3
    6、工作压力：<1.6MPa
    7、连接法兰尺寸：DN150.PN1.6凸面（HG20592－97）
    8、现场指示精度：±2.5%F.S
    9、防护等ji：IP65
    10、防爆等ji：隔爆型ExdⅡBT4-6    本安型ExiaCT4-6

四、 te点

    1、结构简单，安装方便，维修容易，工作稳定可kao；
    2、应用范围广：除高粘度介质外所有介质均可测量；
    3、变送器除4－20mADC标准信号外，现场也可同时选取液晶显示或指针指示，调试方便；
    4、本产品均采用jin口干簧管，解决了干簧管的磁化问题。

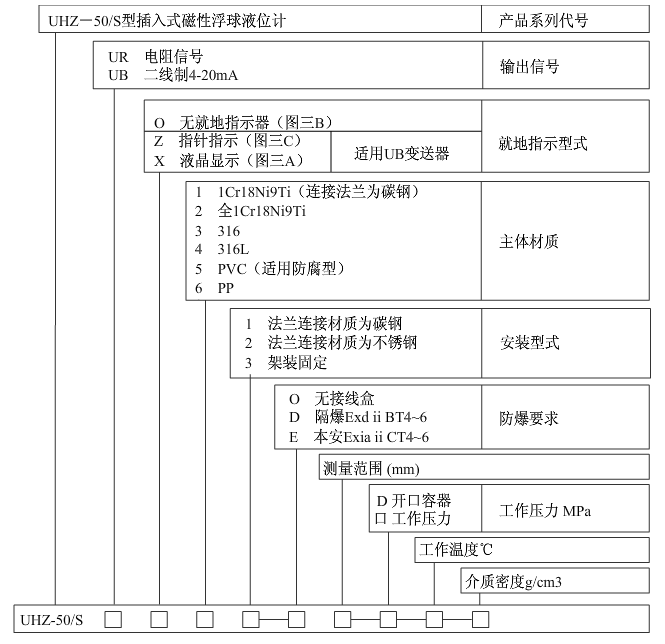

五、产品选型表

选型举例：
    测量高位缸液位，采用插入式磁性浮球变送器。要求输出为4~20mA，现场要模拟指示，全不锈钢材质，测量高度为2000mm，介质密度1.1，温度为常温（30℃）  选型标记：UHZ-50/S-UBZ220-2000-D-30-1.1
