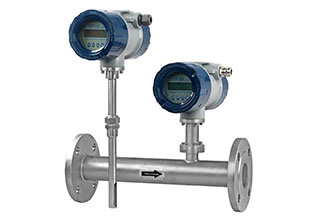

LUGB型一体化涡街流量计(适用饱和蒸汽)

: 电话：010-6865 7218; 邮箱：sales@gdzhongzi.com; 简介：该系列旋涡流量计具有结构简单，无机械可动部件，可kao性强，准确度高、重复性好，流量范围与温度范围大，压力损失小，检定周期长等 te点。该系列流量计在规定的雷诺数范围为内不受流体温度、压力、粘度及组分的影响，所用检测压电元件不接触流体，适于恶劣环境、不卡、不易结垢，nai高温、高压、an全防爆，适用于测量封闭管道的液体、气体和蒸汽的累计流量和瞬时流量。 LUGB型旋涡流量计可广fan应用与油田、石化、机械、轻工、冶金、医药、造纸及城市供水、供热、供气等行业，在工业过程控制，能源管理和环境工程等领域中作为流量计和控制仪表。该系列旋涡流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

产品介绍

LUGB型一体化涡街流量计(适用饱和蒸汽)


一.概述
     该系列旋涡流量计具有结构简单，无机械可动部件，可kao性强，准确度高、重复性好，流量范围与温度范围大，压力损失小，检定周期长等 te点。该系列流量计在规定的雷诺数范围为内不受流体温度、压力、粘度及组分的影响，所用检测压电元件不接触流体，适于恶劣环境、不卡、不易结垢，nai高温、高压、an全防爆，适用于测量封闭管道的液体、气体和蒸汽的累计流量和瞬时流量。
     LUGB型旋涡流量计可广fan应用与油田、石化、机械、轻工、冶金、医药、造纸及城市供水、供热、供气等行业，在工业过程控制，能源管理和环境工程等领域中作为流量计和控制仪表。该系列旋涡流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
二. te点
    ◆输出信号不受流体的温度压力、密度成份等影响，并与流体流速成正比。
    ◆感测元件不接触介质，可kao性高
    ◆无可动部件，结构简单、牢固
    ◆测量范围宽，精度高
    ◆压损小，节能显著
三.测量原理

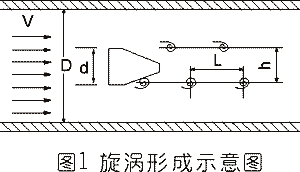

     在流体中垂直地插入一根柱状阻力体时，在其两侧就会交替地产生旋涡，随着流体向下游方向运动，形成旋涡列，称为卡曼涡街，见图1。产生涡街的阻力体称旋涡发生体。实验证明，旋涡的频率与流速成正比，可用下式表示：

  式中:
     f-旋涡频率
    Sr-斯 te劳哈尔
    d-柱状体迎流面宽　　　
    V-管内平均流速
     D-管道内径

实验证明：当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式 L/h=0.281 时非对称旋涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以d和Sr为定值时旋涡发生体的频率f与流体的平均流速成正比，即与体积流量Q成正比而与压力、温度、密度等参数无关。

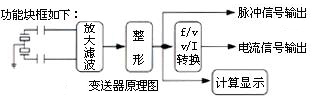

　　当旋涡在柱体两侧产生时，传感器受到与流向垂直的交变升力的作用感生信号，升力的变化频率是旋涡频率，传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成4~20mA标准信号输出，流量Q与频率f的关系如下式：

式中：
Q-瞬时体积流量(升/秒)
f-频率 (Hz)
k-仪表常数 (次/升)

四.主要参数

采用标准		Q/YHC0401-2001 JB/T6807-93
测量介质		气体、液体、蒸汽
口径规格	法兰卡装式	15，25，30，40，50，65，80，100
	法兰连接式	125，150，200
	插入式口径规格	200～2000
流量范围	正常测量流速范围	液体：0.5～7m/s,气体：5～50m/s
	正常测量流量范围	液体、气体流量测量范围见表1；蒸汽流量范围见表2；插入式流量范围见表3
量程		参考表1、表2、表3
精度		法兰卡装式、法兰式为1ji、1.5
		插入式为2.5ji
环境温度		-25℃～+55℃
介质温度		常温：-20℃～+100℃，高温：-20℃～+150℃或-20℃～+250℃
电源		DC 24V±10%；DC 12V±10%；3.6V 7.5Ah
工作压力		DN 25～50： 2.5MPa、4.0MPa
		DN 80～200： 1.6MPa、2.5MPa
		插入式： 1.6MPa
防护等ji		IP65
防爆等ji		本安型 iaIIcT1－T5
输出信号	电压脉冲	高电平8～10V，低电平0.7～1.3V (防暴型：高电平4～5)
		脉冲占空比约50%，传输距离为100米
	标准电流	4 ～ 20mA，负载电阻小于600Ω(电源24V)，传输距离为3000米
信号线接口		内螺纹 M20×1.5
材质		表体： 1Cr18Ni9Ti,转换器外壳：铝合金
直管段长度		参考表4

●液体、工矿气体流量范围（表1）

通径mm	15	20	25	32	40	50	65
液体m3/h	0.3～4	0.5～5.6	1.2～13	1.5～18	2.25～30	4～50	5.9～84
气体m3/h	5～30	5.5～56	10.2～80	15～150	22～220	35～350	60～600
通径mm	80	100	125	150	200	250	300
液体m3/h	9～120	14～200	22～280	38～400	65～700	120～12400	180～1800
气体m3/h	90～900	140～1400	220～2200	300～3000	550～5500	1100～11000	1500～15000

●插入式涡街流量计流量范围（表2）

通径mm	液体m3/h	气体m3/h	通径mm	液体m3/h	气体m3/h
200	55～570	560～4530	900	1145～11450	11450～91605
250	88～885	880～7070	1000	1410～14140	14135～113095
300	125～1275	125～1275	1100	1710～17110	17100～136840
350	170～1735	1730～13860	1200	2035～20360	20235～162850
400	225～2265	2260～18100	1300	2385～23895	23890～191125
450	286～2670	2860～22905	1400	2770～27710	27705～221160
500	350～3540	3530～28275	1500	3170～31800	31700～254455
600	505～5090	5080～40715	1600	3610～36200	36105～289510
700	690～6930	6925～55420	1800	4580～45850	45750～366410
800	900～9050	9045～72380	2000	5650～5655	56545～452365

●饱和蒸汽流量范围（表3）

通径	25mm		40mm		50mm		80mm		100mm		150mm		200mm		温度 ℃	密度kg/m3
压力	zui小	zui大	zui小	zui大	zui小	zui大	zui小	zui大	zui小	zui大	zui小	zui大	zui小	zui大	温度 ℃	密度kg/m3
0.1	20	101	36	229	59	358	129	917	220	1.43	479	3.22	840	5.73	120.1	1.126
0.2	21	136	47	333	77	520	168	1.33	288	2.08	628	4.68	1.10	8.34	133.3	1.638
0.3	24	151	56	436	92	680	201	1.74	345	2.78	750	6.13	1.32	11.0	143.2	2.140
0.4	27	186	65	536	105	836	231	2.14	396	3.39	862	7.54	1.51	13.6	151.4	2.635
0.5	30	248	72	636	118	994	259	2.55	444	3.98	966	8.95	1.70	15.9	158.3	3.127
0.6	34	256	80	733	130	1.15	285	2.94	489	4.66	1.07	10.3	1.87	18.6	164.4	3.615
0.7	37	325	87	833	142	1.30	310	3.34	531	5.22	1.16	11.7	2.03	20.9	169.8	4.099
0.8	39	325	93	931	152	1.45	334	3.73	572	5.91	1.25	13.1	2.19	23.6	174.7	4.581
0.9	42	394	100	1.03	163	1.61	357	4.12	612	6.44	1.34	14.5	2.34	25.8	179.2	5.064
1.0	45	441	106	1.13	173	1.76	379	4.51	650	7.16	1.42	15.8	2.49	28.6	183.3	5.553
1.1	47	479	112	1.23	183	1.92	401	4.91	687	7.67	1.50	17.3	2.63	30.7	187.2	6.033
1.2	50	463	118	1.32	193	2.05	422	5.29	723	8.4	1.58	18.5	2.76	33.6	190.8	6.509
1.3	52	555	123	1.42	202	2.22	422	5.68	757	8.88	1.65	20.0	2.89	35.5	194.2	6.980
1.4	54	593	129	1.51	211	2.37	461	6.07	792	9.49	1.73	21.3	3.02	37.6	197.5	7.456
1.5	57	630	135	1.60	219	2.52	481	6.47	825	10.3	1.80	22.6	3.15	41.4	200.5	7.934
1.6	59	669	140	1.71	229	2.68	501	6.86	858	10.7	1.87	24.1	3.28	42.9	203.5	8.419
1.7	61	707	146	1.81	237	2.83	519	7.24	890	11.3	1.94	25.9	3.40	45.3	206.2	8.897
1.8	63	746	151	1.91	246	2.98	538	7.64	922	11.9	2.01	26.9	3.53	47.8	208.9	9.388
1.9	66	784	155	2.01	254	3.14	556	8.03	954	12.6	2.08	28.3	3.65	50.0	211.5	9.868
2.0	68	822	161	2.10	262	3.27	574	8.43	985	13.2	2.15	29.6	3.76	53.5	213.9	10.35
3.0	87	1.21	207	3.10	338	4.84	743	12.4	1.27	19.3	2.78	43.5	4.86	77.4	234.6	15.21
4.0	106	1.61	251	4.11	409	6.43	898	16.5	1.53	25.7	2.35	57.8	5.87	102.8	250.7	20.21
4.3	111	1.73	264	4.43	429	6.91	942	17.7	1.61	27.7	3.52	62.2	6.17	110.6	254.9	21.74

上表中红体数据单位为t/h；其余数据单位为kg/h
●流量计前后直管段长度要求（表4）
①法兰及法兰卡装式

上下游管道情况	上游	下游
收缩管	15D	5D
扩大管	35D	5D
一个90度弯头	20D	5D
二个同平面90度弯头	25D	5D
二个不同平面90度弯头	40D	5D
全开阀门	15D	5D
半开阀门	40D	5D

②插入式

上游阻力件型式	用于平均流速点	用于zui大流速点	有整流器	下流
90度弯头或T型接头	50D	25D	15D	5D
同一平面内几个90度弯头	50D	25D	15D	5D
不同平面内几个90度弯头	80D	50D	20D	5D
收缩管	30D	10D	10D	5D
扩大管	55D	25D	20D	5D
全开蝶阀	45D	25D	20D	5D
全开旋塞阀	35D	15D	10D	5D

五.结构及外形尺寸

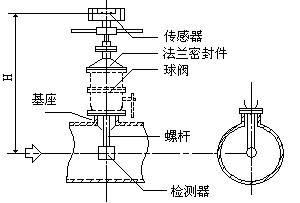

①插入式

管道口径DNH位置ф150～ф500950中心流速点ф500～ф10001200ф1000～ф14001500ф1400～ф20001810平均流速点

②法兰式

　　　　　　　　　　法兰卡装式法兰连接式

表体型式	公称通径 mm	压力等ji mm	L, mm	G		D mm	d1 mm	N-d2	d mm	b mm	重量 kg
表体型式	公称通径 mm	压力等ji mm	L, mm	常温	高温	D mm	d1 mm	N-d2	d mm	b mm	重量 kg
法兰卡装式	15(20)	2.5～4.0	66	280	500	65	-	-	15	-	7.5
	25	2.5～4.0	66	280	500	65	-	-	25		7
	32	2.5～4.0	66	285	505	72	-	-	32		10
	40	2.5～4.0	70	290	510	80	-	-	40		11
	50	2.5～4.0	85	295	515	90	-	-	50		12.5
	65	1.6～2.5	98	310	530	105	-	-	65		17
	80	1.6～2.5	110	320	540	120	-	-	80		20
	100	1.6～2.5	110	330	550	150	-	-	100		27
法兰连接式	125	1.6	250	323	545	245	210	8-φ18	125	26	22
	150	1.6	300	335	555	280	240	8-φ23	150	28	24
	200	1.6	320	370	590	335	295	12-φ23	200	30	31
	250	1.6	320	400	620	405	355	12-φ25	250	32	40
	300	1.6	320	420	640	460	410	12-φ25	300	32

七.公称通径表 单位：mm

通径	标记	通径	标记	通径	标记
15	001	200	020	900	090
25	002	250	025	1000	100
32	003	300	030	1100	110
40	004	350	035	1200	120
50	005	400	040	1300	130
65	006	450	045	1400	140
80	008	500	050	1500	150
100	010	600	060	1600	160
125	012	700	070	…	…
150	015	800	080	2000	200

八.订货须知
     需提供测量介质，介质温度、压力，管道尺寸。测量蒸汽时，是否要带温度补偿。
九.选型举例
     LUGB-24-008-41Y-C1N
     表示：口径为DN80，测量介质为蒸汽，4～20mA信号输出，带显示表头，不锈钢材质，nai压1.6MPa，无防爆要求
