变压器档位变送器   型号：YWD-BC1

一、概述

    变压器档位变送器是一种能提取主变压器抽头位置信号，经隔li后转换成对应于输入（变送器抽头位置信号）的直流模拟量输出的设备。可广fan用于变压器运行状态的自动化监控。本产品具有如下 te点：

1. an全可kao

2. 可接收多达19个位置信号

3. 输入电压范围宽

4. 输出稳定

二、主要性能指标

三、产品选型表

订货须知：订货时请写明型号、参数：

                型号（YWD-BC1、YWD-BC1-D、YWD-BC2、YWD-BC2-D）
                辅助电源（P1、P2选一）
                输出（O1~O4选一）

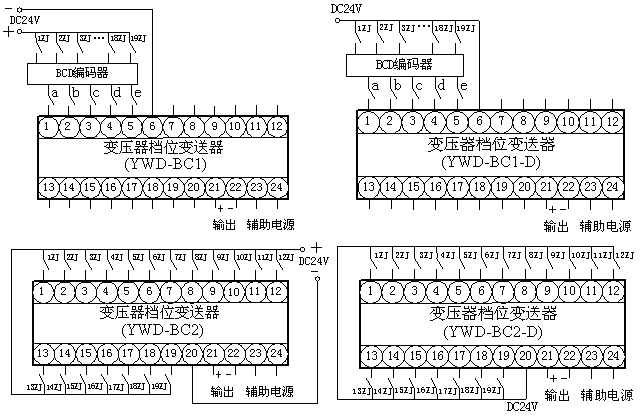

四、接线图

五、BCD编码器

1. 主要功能与 te性

• 将变压器抽头位置信号进行编码，由19个档位接点转换成对应的BCD编码（5个接点）

• 5个输出（组成5位BCD编码）

• 便于将信号传递给后续设备

• 可接受多达19个位置信号

• 稳定可kao

• 无源

2. 性能指标

• 工作环境：-20～60℃，20%～90%无凝露

• 贮存环境：-40～70℃，20%～95%无凝露

• 安装方式：DIN（35mm）导轨安装及M4镙钉固定

• 外形尺寸：见附图四

3. 型号描述及参数

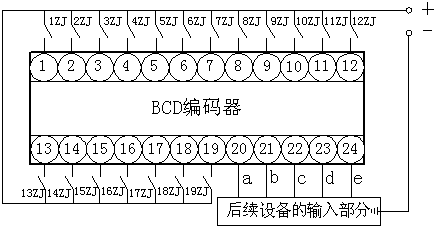

4. 接线图


    图中1ZJ-19ZJ为变压器抽头的辅助接点，它反映变压器的抽头位置。哪一对接点闭合，表示变压器抽头在该对接点所指位置。如果将这些接点开关量直接接入RTU的数字量输入口，就要占用19个遥信，浪费相当严重，若与BCD码编码器相配，则只要占用5个遥信。
