多回路电流测量模块

概述
　　YM系列模块是高性能配电化元件，应用于配电、工业自动化等领域。产品包括遥信单元：YM-DD32、YM-DD34、YM-DA16；遥控单元：YM-KK16；遥信遥控复合单元：YM-D16K8；遥测单元：YM-AA32、YM-AA36、YM-IT14、YM-IW32。

符合标准
　　JB/T10388-2002带总线通讯功能的测控节点产品通用技shu条件
　　GB/T13729-2002远动终端设备

型号说明

使用条件

　　1)辅助电源：24VDC，允许16~36VDC
　　　　　　　　220VAC（DC），允许85~265V（AC）、85~300V（DC）
　　2)功耗：≤5W
　　3)工作环境：-5℃~55℃
　　4)相对湿度：5~95%，不凝露、无腐蚀性气体
　　5)存储温度：-25℃~70℃
　　6)海拔高度：≤2500m
　　7)防护等ji：IP20
　　8)绝缘强度：2KV/min50Hz
　　9)安装类别：导轨安装
　　10)符合标准：
　　　　GB/T17626.2静电放电抗扰度实验
　　　　GB/T17626.3射频电磁场辐射抗扰度实验
　　　　GB/T17626.4电快SU瞬电脉冲群抗扰度实验
　　　　GB/T17626.5浪涌抗扰度实验
　　　　GB/T17626.6射频场感应的传导骚扰抗扰度实验
　　　　GB/T17626.12振荡波抗扰度实验

产品规格

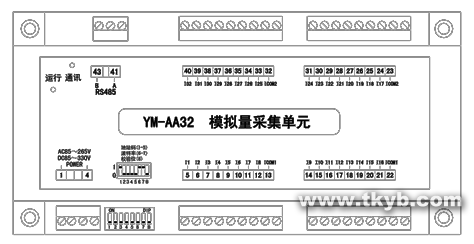

　　◆YM-AA32 模拟量采集单元
　　　　概述
　　　　　YM-AA32遥测单元是专为配电，工业自动化等领域开发的采集单元,与上位机通过RS485总线连接进行数据交换。反映变送器或传感器的标准信号的遥测值。用于对电流、电压、温度、压力等模拟信号转换为数字信号经通信实现与监控系统的数据交换。
　　　　技shu参数

　　　　安装与接线
　　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　　安装：标准导轨TS35
　　　　　接线：

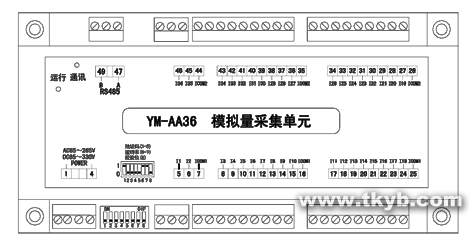

　　◆YM-AA36 模拟量采集单元
　　　概述
　　　　YM-AA36遥测单元是专为配电，工业自动化等领域开发的采集单元,与上位机通过RS485总线连接进行数据交换。反映变送器或传感器的标准信号的遥测值。用于对电流、电压、温度、压力等模拟信号转换为数字信号经通信实现与监控系统的数据交换。
　　　技shu参数

　　　　安装与接线
　　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　　安装：标准导轨TS35
　　　　　接线：

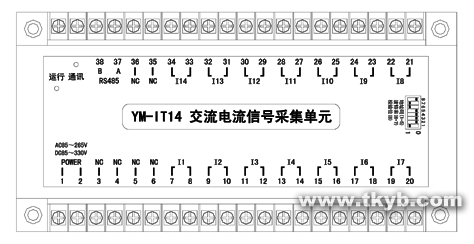

　　◆YM-IT14 交流电流信号采集单元
　　　概述
　　　　YM-IT14 交流电流信号采集单元是专为配电,工业自动化等领域开发的采集单元,与上位机通过RS485总线连接进行数据交换。用于对14路交流电流(0-5A)信号的采集与测量。
　　　技shu参数

　　　安装与接线
　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　安装：标准导轨TS35
　　　　接线：

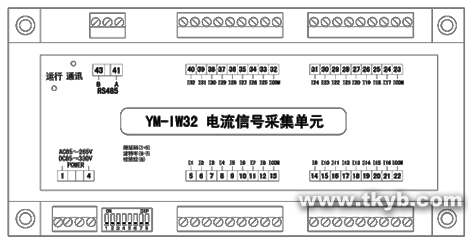

　　◆YM-IW32 电流信号采集单元
　　　概述
　　　　YM-IW32电流信号采集单元配套32个外置电流互感器，可同时采集32路的电流信号。32个外置互感器可以使用不同的变比类型(二次侧电流≤10mA)，通过设置CT值可直接显示实际电流的大小(CTbixu为整数倍)。
　　　技shu参数

　　　安装与接线
　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　安装：标准导轨TS35
　　　　接线：
