YWK1B系列双电源自动转换开关

YWK1B系列双电源自动转换开关(20-80A)

一、产品

•
    ◆ 采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技shu，基本实现零飞弧(无灭弧罩)。
    ◆ 采用可kao的机械联锁和电气联锁技shu。
    ◆ 采用过零位技shu。
    ◆ 具有明显通断位置指示、挂锁功能，可kao实现电源与负载间的隔li。

• 使用寿命8000次以上
    ◆ 机电一体化设计，开关转换准确、灵活、顺畅
    ◆ 主要元器件选用guoji知名品牌，如荷兰PHILIPS公司、美国MOTOROLA公司、德国VAGO公司和日本OMRON公司

• 电磁兼容性好，抗干扰能力强，对外无干扰

• 自动化程度高
    ◆ 全自动型不需要外接任he控制元器件
    ◆ 外形美观、体积小、重量轻

二、主要技shu指标

  符合标准

1. IEC60947-3/GB 14048.3-1993 《低压开关设备和控制设备 低压开关、隔离器、隔li开关及熔断器组合电器》

2. IEC60947-6-1/GB 14048.11-2002 《自动转换开关电器》

三、产品选型表

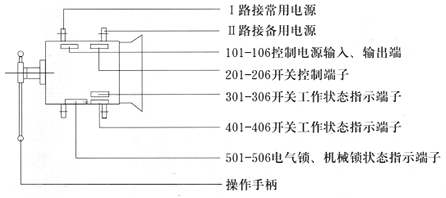

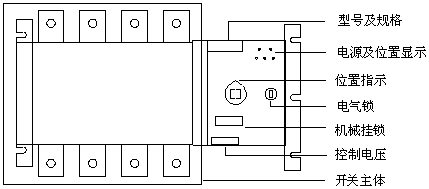

四、开关结构说明

1. 开关主体：前面部分为I 路，接“常用电源”；后面部分为II路，接“备用电源” 。

2. 控制电压：开关控制电压：220VAC、24VDC、48VDC、110VDC和220VDC。

3. 状态显示：常用电源、备用电源有电显示（绿灯）；I路、II路投入显示，O路显示（红灯）。

4. 电源锁：控制开关内部控制线路电源，电源锁开启时，开关实现自动、远控操作，电源锁关闭时，开关只可手动操作。

5. 操作手柄：使用操作手柄操作开关时，bixu关闭电源锁。

6. 机械挂锁：检修时，先用操作手柄使开关处于O路，拉起机械挂锁并锁住，方可进行检修（拉起机械挂锁切断开关内部控制电源，开关无法电动，并且无法实现手动）。

7. 位置指示：表明开关工作状态位置（I，O，II）。

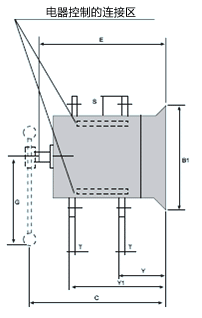

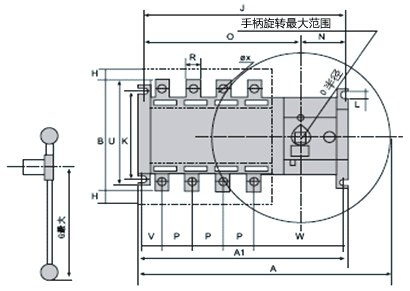

五、安装尺寸
