YWD-CDV/KDV 直流电压开关量变送器/监控器

: 电话：010-6865 7218; 邮箱：sales@gdzhongzi.com; 简介：YWD-KDV直流欠压开关量变送器具有直流测量、显示和欠压告警、控制（接点输出）功能，能实时显示被测直流电压，可随意设定欠压告警电压，并有继电器接点输出。是一种经济、实用的直流电压测量及控制仪器。

产品介绍

直流电压开关量变送器/监控器
型号：YWD-CDV/KDV

直流电压开关量变送器/监控器

一、概述

YWD-KDV直流欠压开关量变送器具有直流测量、显示和欠压告警、控制（接点输出）功能，能实时显示被测直流电压，可随意设定欠压告警电压，并有继电器接点输出。是一种经济、实用的直流电压测量及控制仪器。

二、主要功能与参数
　　测量：直流电压信号直接输入，监控器可实时测量
　　显示：3位半数码显示，通过按钮可选择显示实时测量值、欠压告警值
　　控制：通过继电器接点输出实现控制功能
　　设定：通过监控器面板按钮，可设定二种工作状态：显示（实时测量）、设置（设定欠压告警电压值）设定值的调整直接调节电位器可得

三、性能指标

■　准确度：1.0％
■　分辨率：0.1V
■　继电器接点：继电器接点一般为常开接点
接点容量：AC/DC 220V(380V)、5A
■　测控电压：600V
■　回差电压：5V（可按用户要求设定）
■　工频nai压：输入/输出
输入/电源间：AC 2.0kV/min.1mA
输出/电源间：1.0kV/min.1mA
■　绝缘电阻：≥20MΩ（DC 500V）

■　整机功耗：＜1W（如：DC 24V时）
■　显示：红色数码管（3位半）
■　贮藏条件：温度：－40～70℃ 湿度：10～95％（无凝露）
■　结构：前面板接线
■　外壳材料：阻燃塑料
■　隔li：输入/输出/电源相互隔li
■　告警类型：欠压告警
■　DIN导轨安装：导轨宽度 35mm
■　螺钉安装：螺钉大小 M4×12
■　外形尺寸：55㎜×75㎜×120㎜

四、选型表

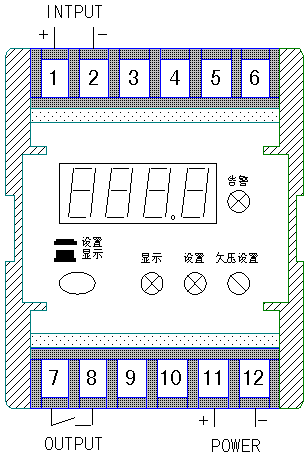

五、接线图
