YWB-AC交流电流/电压变送器(欧规薄型)
一、概述
●六种常规输入/输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换
●双回路输出可选择不同信号
●欧标 22.5mm薄型，35mm导轨安装
●工作电源范围AC/DC 20 ~ 264V
●依据CEguoji标准规范设计
二、产品选型表
三、技shu参数
◆信号输入
输入范围 | 输入负载 | 输入信号频率 | |
电流 | 0~1A | ≤0.10VA | 50Hz±3Hz |
0~5A | |||
电压 | 0~150V | ≤0.15VA | |
0~300V | |||
0~500V | |||
◆型号输出
输出范围 | 负载阻抗 | 信号输入（接线端子选择） |
0~20mADC | ≦600Ω | 输出1:Io（mA输出接端子9+ & 8-） |
4~20mADC | ≦600Ω | |
0~10VDC | ≦500Ω | |
0~5VDC | ≦500Ω | |
1~5VDC | ≦500Ω |
| 测量精度: ≦±0.2% of F.S.(客户订购时之指定范围) ≦±2% of F.S.(经由切换开关选择后) 线性度: ≦0.1% of F.S. 响应时间: ≦250msec (10%~90% of FS) 输出波纹: ≦±0.1% of F.S. 满量程校正范围: ≦±20% of F.S. 零点较正范围: ≦±10% of F.S. ◆电源部分 工作电源: AC/DC 20~265V, 50/60Hz 消耗功率: DC 4W, AC 5.0VA ◆环境要求 操作温度:0~60 oC 操作相对湿度:20~95% RH(非凝结状态) 温度系数:≦100PPM/ oC (0~50 oC) | 储存温度:-10~70 oC 保护等ji:IP 42 ◆机构尺寸 外观尺寸:81.8mm x 99mm x 22.5mm 外壳材质:ABS防火材料, UL94V0 接线端子:可接 2 x 2.5mm2金属线 安装导轨:35mm DIN导轨 (EN50022) 重量:250g ◆an全规范说明 an全规范: IEC 61010 (安装类别 3) EMC: EN61326 隔li强度: AC 2.0KV for 1min （电源/输入/输出1/输出2/外壳之间） 绝缘电阻: ≧100MΩ/500Vdc |

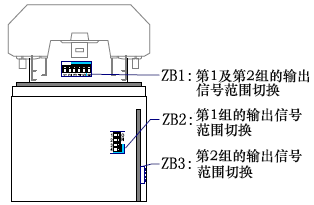

四、校正调整
◆信号输入
| 输出：（CODE：P） | ||||||||||||||
信号输入范围 | 指拨开关-ZB1 | 指拨开关-ZB2 | 指拨开关-ZB3 | |||||||||||
输出2 | 输出1 | 输出1 | 输出2 | |||||||||||
SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | SW1 | SW2 | SW3 | SW4 | SW1 | SW2 | SW3 | SW4 | |
0~5V | on | on | on | on | on | on | on | on | ||||||
0~10 | on | on | on | on | on | on | ||||||||
1~5 | on | on | on | on | on | on | on | on | ||||||
2~10 | on | on | on | on | on | on | ||||||||
0~20mA | on | on | on | on | ||||||||||
4~20mA | on | on | on | on | ||||||||||
 |  |
