JKWG-12Z无功补偿控制器

一、概述
　　JKWG-12Z无功补偿器是一款采用PIC单片机控制技shu，以无功功率为控制物理量的型无功补偿控制装置，控制功能齐备，运行稳定性好。

二、功能介绍
　　☆ 采用PIC单片机控制芯片，抗干扰能力强
　　☆ 以无功功率为控制物理量，并同时兼顾功率因素，补偿效果好，不会产生投切振荡。
　　☆ 实时显示网络状况；包括总无功功率、总有功功率、功率因数、电压、电流等。
　　☆ 具自掉电参数记忆功能，掉电数据不丢失。
　　☆ 具有过压、欠压保护功能，延长电容寿命。
　　☆ 投入和切除延时可分别设置，符台电网实际需要。
　　☆ 输出路数可任意设定。
　　☆ 可手动控制输出，便于系境调试。
　　☆ 标准开口安装方式，安装方便。

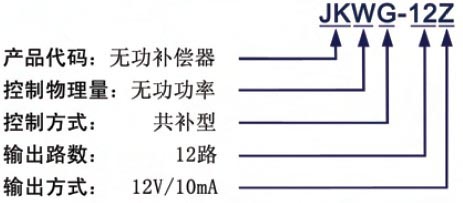

三、产品型号描述

四、技shu指标
　　额定电压：AC380V(三相均衡补偿)
　　辅助电源：AC220V/50Hz(正弦波形总畸变率≤5%)
　　额定电流：AC0~5A
　　电流输入阻抗：≤0.2Ω
　　控制器灵敏度：10mA
　　输出触点容量：DC12V/10mA
　　整机功耗：≤5
五、测量精度
　　电压模拟量：0.5级(80%~120%额定值)
　　电流模拟量：0.5级(20%~100%额定值)
　　功率：2级(相位角φ在-30°~+60°时)
　　功率因素：1.5级

六、控制参数取值范围

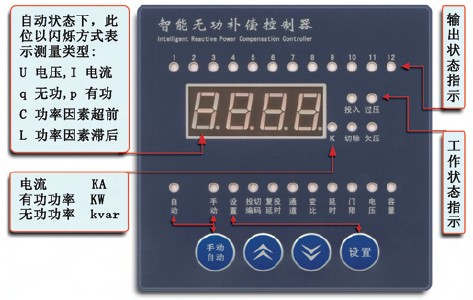

七、补偿器面板说明

八、安装
　　安装结构：盘面安装，背后接线
　　外形尺寸：120*120*81mm
　　开孔尺寸：111*111mm
　　外壳材料：阻燃塑料

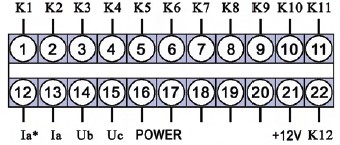

九、接线图

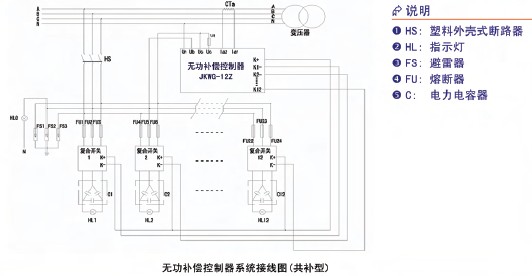

十、 无功补偿控制器与系统接线方法举例

十一、按键功能说明

	选择手动／自动控制模式。所有参数设置需进入手动模式。		1、在自动模式下，查看上一个测量参数。 2、在手动模式下，选择上一个待修改的功能参数。 3、在参数设置状态下，对当前参数进行+1操作。
	1、在手动模式下通过上下键选中某一功能参数后，按此键进入该参数的设置状态，通过上下键修改当前的功能参数。 2、在一个功能参数修改完毕后，按此键保存当前的参数，并返回到手动模式。 3、在自动模式下此键无效。		1、在自动模式下，查看下一个测量参数。 2、在手动模式下，选择下一个待修改的参数。 3、在参数设置状态下，对当前参数进行一1操作。

十二、控制方式、信号采集、投切门限
　　◇控制方式：三相均衡补偿、循环投切
　　◇信号采集：共补型采集yi线电压(Vbc)与一相电流(la)
　　◇投切门限的泣定
　　本控制器是以无功功率作为控制参数对扑偿电容器进行投切控制，功率因数只是作为控制参考量。
　　为防zhi系统的投切振荡，本补偿器设置了无功功率投入门限与切除门限：
　　　l、投入门限的定义：当系统的无功功率大于设定的值时，补偿器将要投入一组电容器，电害器控入后，系统的无功功率随即得以减小，这一给定值即为投入门限，因为电容器补偿为非连续性补偿，所以投入门限的蕞小值应大于一组电容器的容量。
无功投入条件（须同时满足以下条件）：

Q实(Oa、Qb、0c)＞Q投
（0实-Q容×1.2）＞Q切
（1.2为防zhi投切振荡冗余参数）

　　　2、切除门限的定义：设定一无功功率，当系统的无功功率低于这一给定值时，补偿器将准备切除一组电容器，切除后，系统的无功功率等于切除前的无功功率减去一组电容器的容量，系统的功率因数亦保持在0.95~1.00之间。无功切除条件（须同时满以下条件）

Q实＜Q切
（Q实-Q容）＜Q投

　　　3、为xiao除系统投切振荡，在投入门限于切除门限之间设有稳定区，亦即投入门限于切除门限之差。

　　　4、共补型控制器投切参数设置参考：
      投入门限：切除电容容值：1~5
      切除门限：1~5
