一、产品概述
YW2200是一款仪表，可以测量一回路线路的电力参数和各相电压、电流的谐波含量。有4个扩展插口，可安装４种模块:485通讯、开入(遥信)开出(遥控)、电能脉冲及DC4～20mA输出模块，zui多4个模块随意组合，满足多种场合的复杂需求。
二、规格参数
| 测量参数 | 相电压、线电压、电流、频率、有功功率、无功功率、功率因素、视在功率 |
| 谐波 | 各相电压的总谐波含量各相电流的总谐波含量 |
| 各相电压的3～19次谐波含量(从RS485输出)各相电流的3～19次谐波含量(从RS485输出) | |
| zui大值 | 各相电压、电流的zui大值视在功率zui大值 |
| 正向、反向有功zui大值正向、反向无功zui大值 | |
| 计量 | 正向有功电能 (＋kWh)反向有功电能 (－kWh) |
| 正向无功电能 (＋kVarh)反向无功电能 (－kVarh) | |
| 精度 | 频率：0.1%电能：0.5%, 1.0%电压：0.2% ±0.1V |
| 电流：0.2% ±0.001A功率：0.5% ±0.4W功率因数：0.5% ±0.001 | |
| 测量范围 | 频率：45~60Hz电流：0~6A电压：30~600V功率因数：-1-0-1 |
| 监视 | 大屏幕宽视角LCD数ma显示，可同时显示5个参数、3个电流光柱。蓝绿色背光，6个按键，操作快捷方便。 |
| 脉冲（模块） | YM-E2模块提供1个有功电能脉冲和1个无功电能脉冲，共有6种脉冲常数可选，范围：0.1~10000kWh/kvarh（0.1；1；10；100；1000；10000），输出为干接点（1A*100V）。 |
| 通讯（模块） | YM-485模块提供RS-485接口，32(128)台组网，符合guoji标准的ModBus-RTU通信规约。 |
| 采集（模块） | 每个YM-K2模块可采集２路干接点计数。 |
| 控制（模块） | 每个YM-K2模块有２个继电器的常开接点输出。可配置成由通讯遥控或由某个测量参数自动控制。 |
| 模拟量输出（模块） | 每个YM-A20模块提供２路４～20mA输出。对应于某一个测量参数，函数关系可设。 |
| 接线方式 | 三相四线，三相四线平衡，三相三线，三相三线平衡，一相二线，一相三线。 |
| 可编程 | 测量系统: 3P4W/3P3W etc 通讯:地址:1~247; 波 te率:1200~19200; 校验位:N/E/O 变比: PT,CT 电能:复位 |
| 尺寸 | 面板：96×96mm盘面厚：20mm |
| 盘内深：60mm(不含模块)/80mm(含模块) | |
| 安装方式 | 盘面安装 开孔：92×92mm |
| 电源 （交流、直流两用） | AC85~265V / DC85~330V, DC18~90V (可选) 功耗: <4VA |
| 工作环境 | 温度：-25~55℃；湿度：20%~95%RH，无凝露 |

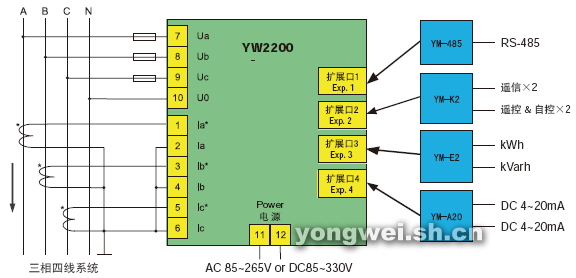

三、端子图

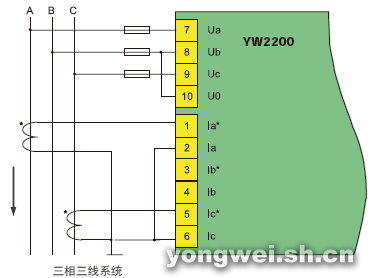

四、典型接线图
 |
 |
五、YW2200的模块
YW2200的模块有4种：通讯、遥信遥控、电能脉冲、模拟输出。用户可根据实际需要选择合适的模块与YW2200配合使用，可实现更多的功能(zui多可同时使用4个模块)。
单个尺寸：高×宽×厚: 65mm×22mm×49mm
 | ◆通讯模块：YM-485 ☆RS-485 (ModBus-RTU通信协议) ☆速率zui高至19.2kbps ☆32(128)台组网 | |
 | ◆遥信遥控模块：YM-K2 ☆2DI+2DO (一个模块具备2路遥信输入和2路遥控输出) ☆开关量输入(DI)：干接点 ☆开关量输出接点(DO)：5A×250V DO可配置成自控输出，29个参数可任选其一为自控参量，设定动作值、返回值、动作延时、动作保持时间、返回延时等。本模块zui多可同时使用3个 | |
 | ◆电能脉冲模块：YM-E2 ☆一个有功电能脉冲和一个无功电能脉冲输出 ☆6种脉冲常数选择：0.1~10000kWh(或kVarh)/脉冲 ☆输出方式：接点(1A×100V) | |
 | ◆模拟量输出模块：YM-A20 ☆两路相互隔li完全du立的DC4～20mA输出 ☆可单独配置输出：29个参数可任选其一，输出上下限对应参数分别可设。 ☆本模块zui多可同时使用2个 | |
