YW2030电力监测仪
一、产品功能
YW2030电力监测仪（以下简称：YW2030）是一种具有可编程功能、自动化测量、LCD（或LED）显示、电能累加、实时时钟、分析、zui(大、小)值记忆、数字通讯等功能为一体的三相综合电力参数监测仪表。它集数字化、化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够替代电量变送器、电度表、数显仪表、数据采集器、记录分析仪等仪器，是组成电气自动化系统的理想产品。
YW2030可广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置、自动控制以及调度系统。
测量3I、3V、3U、F、PF、P、Q、S、±∑Wh、±∑Qh等33个参数
LED显示，同时显示4个参数
可选配一路电流或电压DC4～20mA输出
操作简单，适合工作环境比较恶劣， te别是温度较低（或较高）的环境中使用
二、参数指标
引用标准 | GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 | ||
| 显示单位 | V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA, Wh/kWh/MWh/ varh/kvarh/Mvarh | ||
| 准确度 | 电压、电流、功率、功率因数 | ＜0.5%RD | |
| 有功电能、无功电能、相电压 | ＜1.0%RD | ||
| 频率 | ≤1.0%RD | ||
| 通 讯 | 串 行 口 | RS485(标准)／RS232(可选) | |
| 通讯规约 | MODBUS－RTU | ||
| 绝缘强度 | 对 象 | 在输入/输出/电源之间 | |
| 试验方法 | AC2kV 1分钟 漏电流2mA | ||
| 浪 涌 | 1.2/50-8/20us浪涌 | 电源：4kV(1.2×50μs) I/O线：2kV | |
| 快SU瞬变脉冲串 | 电 源：4kV,2.5kHz I/O线：2kV, 5kHz | ||
| 静电放电 | 接触放电：6kV 气隙放电：8kV | ||
| 输 入 | 量 程 | 电压 | 5～120V/600V(zui大600V) |
| 电流 | 0～1A/5A(zui大6A) | ||
| 吸收功耗 | 每路电压 | ＜0.4VA(347V)/0.2VA(150V) | |
| 每路电流 | ＜0.1VA(5A) | ||
| 过载能力 | 电压 | 750V连续/1000V 10秒/1200V 3秒 | |
| 电流 | 2倍额定连续/10倍额定30秒 | ||
| 测量系统接线方式 | 三相四线/三相三线/一相二线或一相三线/三相三线平衡/三相四线平衡，可通过键盘及串行口用软件设定选择 | ||
| 射频电磁场 | 10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) | ||
| 可编程设定 | 编程模式 | (口令) | |
| 测量系统选择 | 三相四线/三相三线/一相二线/一相三线/三相三线平衡/三相四线平衡 | ||
| CT，PT变比 | 1～10000 | ||
| 显示内容 | 换页时间/画面选择 | ||
| 通 讯 | 波 te率：1200/2400/4800/9600/19200 | ||
| 校 验 位 | 奇／偶／无校验位 | ||
| 地 址 | 1～255 | ||
| 电能累加复位 | (口令) | ||
| 储藏条件 | 温度 | -25～75℃ | |
| 湿度 | 20～95%(无凝露) | ||
| 工作电源 | 电源电压 | AC85～265V 50/60Hz DC85～330V(标准) AC30～60V 50/60Hz DC18～90V(可选) | |
| 整机功耗 | ＜4W | ||
| 外形尺寸 | 外形尺寸 | 96mm×96mm×61mm | |
| 安装开孔尺寸 | 92mm×92mm | ||
三、工作原理
YW2030由测量、显示、控制、接口和电源等部分组成。
测量部分由精密小型互感器(输入：0～600V、0～5A)及前置信号处理电路构成，从中获取电压、电流、频率、相位等多种实时数据；显示部分采用LCD或LED；控制部分采用PIC18F系列单片机芯片，配以多路A/D，实时时钟，以及容错电路等外围芯片；接口部分采用半双工的RS485接口，用于向上位机实时传递测量数据、可编程参数等。电源部分采用高频开关电源，使得仪器更加节能，更能适应多种不同的电源电压环境。
软件主要实现测量数据计算、内部参数计算、电能累加等。由于软件量较大、功能复杂，因此程序采用了先 的编程理念：功能模块化，结构格式化，任务简单化，时间多元化。具有多种优点：程序维护简单，流程清晰明了，事件并行处理，响应快SU有效。
为了ti gao系统的可kao性、稳定性，内部装有高稳定度基准源，温度监测及采用软硬件冗余等容错技shu；为了ti gao整机的抗干扰能力，采取了多项电磁兼容保护措施，确保在恶劣的工作环境下也能an全工作。
四、接 线
三相四线平衡/一相二线负载
| 三相三线
|
三相三线平衡负载
| 三相四线
|
五、安装

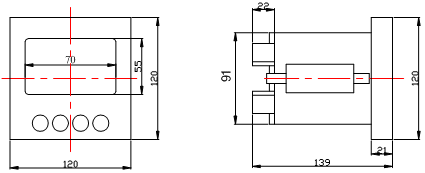

产品外形图

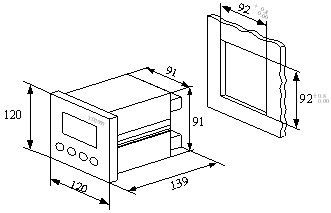

安装示意图
