一、产品概述

GD2020电力监测仪(以下简称：GD2020)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的三相综合电力参数监测仪表。它将三相交流电量按线性关系转换为规格化的数字量。它集数字化、化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。其结构紧凑、测量功能强大，是对传统仪表的革命性设计。
    GD2020可广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置、自动控制以及调度系统。

二、功能

1. 测量功能多
   GD2020功能强大，它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全bu功能。测量功能包括：一条三相四线制回路或其它线制的相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF)，频率(F)及零序电流(I0)的功能。

2. 中、英文显示
   GD2020采用LCD大屏幕液晶显示，中、英文两套界面可转换，适合我国国情。显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。同时可显示多达4个参数，并能通过手动或自动设定，按顺序读出超过30个参数。
   标准规约、轻松组网
   GD2020为了满足未来测量仪表的环境，备有RS-485串行口(或RS-232)，允许连接开放式结构的局域网络。应用Modbus 通讯规约，在PC或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。

3. 自动稳零
   具有自动校准零点，克服零点随时间和温度的漂移。实现参数的零点免调，ti gao了仪表的整体测量精度，ti gao了系统的整体稳定性，简化了校准流程。

4. ji宽的动态输入范围
   GD2020采用量程自动切换技shu，提供5～120V/600V的电压输入量程，0～1A/5A电流输入量程，能自动适用于ge种测量系统，无需其他硬件和软件的调整。

5. 可编程状态设定
   GD2020允许用户对其工作状态“测量系统选择”、“CT、PT变比”、“通讯”、“电能累加复位”等进行更改设定。

6. 记忆
   GD2020在电源掉电时，能够记忆设定值、电能累加数值、PT变比、CT变比、波 te率、本机地址、测量参数。

7. 多种接线方式
   适用于多种接线方式：三相四线、三相四线平衡负载、三相三线、三相三线平衡负载、一相二线和一相三线。

8. 数字化整定
   参数均采用数字化校准，摒弃了常规采用电位器的模拟调整方法，简化了硬件电路，ti gao了整机的可kao性和稳定性，每个测量参数都可以调整，且不会对其它参数造成影响。

9. 故障自动诊断
   具有故障自动诊断功能，并将结果显示在屏幕上或通过串行口输出。

10. 抗电磁干扰能力强
    完善的电磁兼容性设计，具有抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用。

11. 安装方便
    GD2020强大的功能使系统现场安装、布线的复杂程度和材料的综合成本降低了。外形采用与世界范围内被广fan使用的DIN标准(它符合DIN92×92mm开孔)，具有良好的互换性。

三、功能

1. 中、英文两种文字显示。

2. 应用自动稳零技shu，yi制零点漂移。

3. 数字化整定，借助上位软件，实现计算机辅助调试。

4. 抗电磁干扰能力强，即使在严酷的场合也能正常运行。

5. 运行参数及电能累加值可掉电保存。

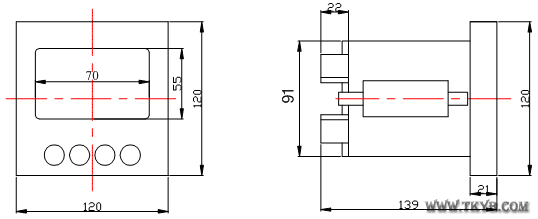

四、外形尺寸
