YW2022电力测控仪(分时段计费）
一、概述
YW2022是一款网络仪表，可以测量一回路线路的参数。有四个象限电能计量，其中正向有功电能具有尖峰平谷四个时段和本月、上月、上上月的电能计量。
二、应用
YW2022可应用于电力、邮电、石油、煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置、自动控制以及调度系统。
三、技shu指标
| 引用标准 | GB/T13850-1998 IEC688:1992
DL/T721-2000 IEC61000-4 |
| 测量参数 | 相电压、线电压、有功功率、无功功率、功率因素、视在功率、频率、电流 |
| 计量 | 正向、反向有功电能，正向、反向无功电能，尖、峰、平、谷正向有功电能，本月、上月、上上月正向有功电能 |
| 显示单位 | V/kV/MV，A/KA，W/kW/MW/GW，Hz，var/kvar/Mvar，VA/kVA/MVA/GVA、Wh/kWh/MWh/varh/kvarh/Mvarh |
| 准确度 | 频率 | 0.1% |
| 电压 | 0.2%±0.1V |
| 电流 | 0.2%±0.001A |
| 功率 | 0.5%±0.4W |
| 功率因素 | 0.5%±0.001 |
| 电能 | 0.5%；1.0% |
| 输入 | 量程 | 电压 | 5～120V/600V（zui大600V） |
| 电流 | 0～1A/5A（zui大6A） |
| 吸收功耗 | 每路电压 | ＜0.4VA（347V）/0.2VA（150V） |
| 每路电流 | ＜0.1VA（5A） |
| 过载能力 | 电压 | 750V连续/1000V 10秒/1200V 3秒 |
| 电流 | 2倍额定连续/10倍额定 30秒 |
| 测量系统接线方式 | 三相四线/三相三线/一相二线或一项三线/三相三线平衡/三相四线平衡 |
| 可编程设定 | 编程模式 | （口令） |
| 测量系统选择 | 三相四线/三相三线 |
| CT、PT变化 | 1～10000 |
| 显示内容 | 换页时间/画面选择 |
| 通讯 | 波 te率：1200/2400/4800/9600/19200 |
| 校验位 | 奇/偶/无校验位 |
| 地址 | 1～247 |
| 时钟 | 年、月、日、时、分、秒、星期 |
| 电能累加复位 | （口令） |
| 通讯 | 串行口 | RS485（标准）/RS232（可选） |
| 通讯规则 | MODBUS-RTU |
| 绝缘强度 | 对象 | 在输入/输出/电流之间 |
| 试验方法 | AC2kV1分钟 漏电流2mA |
| 电磁兼容 | 1.2/50-8/20μs浪涌 | 电源：4kV（1.2×50μs）I/O线：2kV |
| 快SU瞬变脉冲串 | 电源：4kV 2.5kHz I/O线：2kV，5kHz |
| 静电放电 | 接触放电：6kV 气隙放电：8kV |
| 射频电磁场 | 10V/m中等强度的电磁辐射（如距离不少于1米的手提对讲机） |
| 储藏条件 | 温度 | -25～75℃ |
| 湿度 | 20～95%（无凝露） |
| 工作电源 | 电源电压 | AC85~265V 50/60Hz DC85~330V（标准）
AC30~60V 50/60Hz DC18~90V（可选） |
| 整机功耗 | ＜4W |
| 外形尺寸 | 外形尺寸 | 120mm×120mm×139mm |
| 安装开孔尺寸 | 92mm×92mm |
四、端子排列图

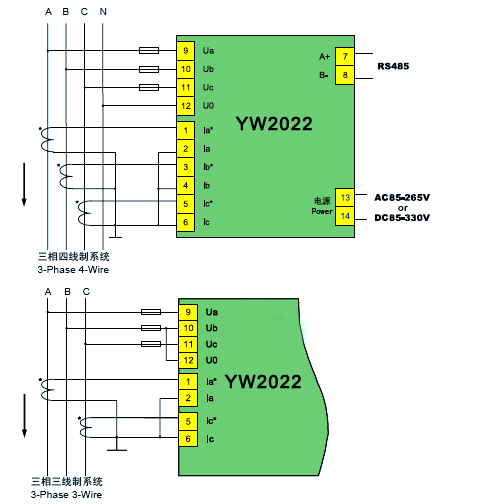

五、接线图
