三电压（电流）及其组合多功能数显表

一、概述

    YW9000系列交流电压（流）表具有交流电压（流）测量、LED显示、RS485串行输出、模拟量输出、接点输出功能，模拟量和接点输出均可编程控制输出条件（YW9000系列48×48方形表只有显示功能）。能实时显示被测电压（流）值，可手动或上位机设定地址、波特率、变比、模拟量输出、继电器输出及回差数值（YW9000系列48×48方形表用户不能设置参数，但可根据用户需求出厂时由我公司设置好），具有性价比gao、稳定性hao等te点，是一种经济、实用的交流电压（流）测量仪器。

二、通用技术指标

1. 可 编 程： PT、CT变比，通讯地址，波 te率等参数

2. 精度等级： 0.5级

3. 显示位数： 四位

4. 标称输入： 电流1A、5A；电压100V、600V

5. 过 量 程： 电流：1.2倍连续，10倍/10秒；电压2倍连续

6. 频    率： 50Hz±5Hz

7. 辅助电源： AC220V±20%；DC100V～300V（订制）

8. 功    耗： ＜3VA

9. 绝缘强度： 2kV/min.2mA

10. 绝缘电阻： ≥100MΩ

11. 平均无故障工作时间：≥50000h

12. 工作条件： 环境温度：－25～55℃，相对湿度≤98%，无腐蚀气体场所

13. 变送输出： DC4～20mA，负载能力≤400Ω

14. 数字输出： RS485输出，MODBUS–RTU协议

15. 开关量输出：接点输出，接点容量AC/DC 220V（380V）/5A

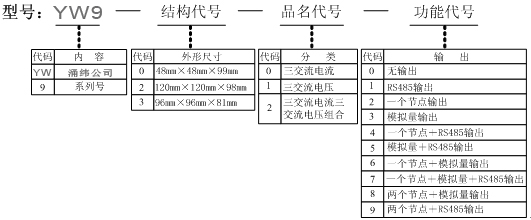

三、型号定义规则：

注：1、（48 mm×48 mm×100 mm）结构产品只有纯数显表。
    2、依据上述定义规则，可以组合成很多型号的产品，下列二表只列出常用的一些型号供用户选型参考，如果这些产品不能满足您的要求，可参考这型号命名规则列出相应结构（48 mm×48 mm×100 mm除外）和功能的其它型号产品。

四、产品介绍：

　　1、三电流多功能数显表

图一 外形尺寸：48 mm×48 mm×100 mm 安装开孔尺寸：45 mm×45 mm

图二 外形尺寸：120 mm×120 mm×81 mm 安装开孔尺寸：111mm×111 mm

图三 外形尺寸：96mm×96mm×98mm 安装开孔尺寸：92mm×92mm

2、三路电压多功能表

图一 外形尺寸：48 mm×48 mm×100 mm 安装开孔尺寸：45 mm×45 mm

图二 外形尺寸：120 mm×120 mm×81 mm 安装开孔尺寸：111mm×111 mm

图三 外形尺寸：96mm×96mm×98mm 安装开孔尺寸：92mm×92mm

　　3、三交流电压和三交流电流组合多功能数显表
