简介
YW2015是一款经济实用的电量采集模块。它采用PIC18xxxx单片机作控制，具有测量、计量、采集、监视、可编程等功能。具有简单实用、稳定可kao、廉价、抗干扰能力强等 。适合用于复杂恶劣的环境。
概述
YW2015具备以下功能：
★多电量测量
●频率
●相电流、平均相电流（RMS）
●相电压、平均相电压（RMS）
●线电压、平均线电压（RMS）
●各相有功功率、总有功功率
●各相无功功率、总无功功率
●各相视在功率、总视在功率
●各相功率因数、平均功率因数
●电能计量
★计量四象限电能，掉电不丢失
●正有功电能
●负有功电能
●正无功电能
★负无功电能
●采集
●采用RS485数字通讯接口采集数据，支持MODBUS规约
●提供上位机演示程序以方便用户编写上位机程序
★监视
有4个LED指示灯对工作状态进行监视：运行/电能脉冲/通讯发送/通讯接收
★可编程
●接线方式：3相4线/3相4线不平衡/3相3线/3相3线不平衡/1相3线/1相2线
●通讯参数：
本机地址：1~247
波 te率：1200/2400/4800/9600/19200
校验位：奇/偶/无
技shu参数
| 外形 | 尺寸 | 110㎜×75㎜×72㎜ |
| 重量 | 350g | |
| 测量 | 数据刷新 | 1s |
| 电压 | 测量范围：30~600V(线电压)/ 20~400V(相电压) | |
| 连续过载： 800V | ||
| 电流 | 测量范围： 0~6A | |
| 连续过载： 10A | ||
| 冲击过载： 100A/1s | ||
| 功率 | 测量范围 | 单相功率：0~3000W/var/VA 总功率：0~9000W/var/VA |
| 频率 | 测量范围 | 40~60Hz |
| 功率因数 | 测量范围 | -1~1 |
| 精度 | 电流 | 0.5%(0.5~6A) |
| 电压 | 0.5%(20~400V)；线电压:1.0% | |
| 功率 | 1.0%(相对于U*I) | |
| 功率因数 | 1.0% | |
| 频率 | 0.1%(45~60Hz) | |
| 电能 | 1.0%(0.5L/0.5C) | |
| 电源 | 电压范围 | AC20~60V或DC18~90V |
| 功耗 | 5VA | |
| 工作条件 | 工作温度 | －10～＋50℃ |
| 储存温度 | －25～＋75℃ | |
| 相对湿度 | 20～95％无凝露 | |
| 绝缘强度： | 输入/其它 | 2.0kV/min2mA |
| 电源/其它 | 2.0kV/min2mA | |
| 485/其它 | 2.0kV/ min2mA | |
| 电磁兼容 | 浪涌 | 电源：4kV I/O线：2kV |
| 快SU脉冲串 | 电源：4kV,2.5kHz | |
| I/O线 | 2kV, 5kHz | |
| 静电放电 | 接触放电：6kV | |
| 气隙放电 | 8kV | |
| 射频电磁场 | 10V/m中等强度的电磁辐射 | |
| 通讯 | 接口 | RS-485 |
| 地址 | 1-247 | |
| 波 te率 | 1200/2400/4800/9600/19200 | |
| 数据位 | 8bits | |
| 停止位 | 2bits | |
| 校验位 | 奇/偶/无 | |
| 通讯规约 | ModBus RTU |
接线图

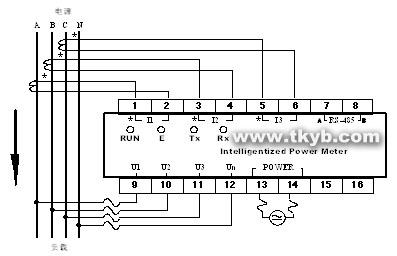

三相四线非平衡负载接线

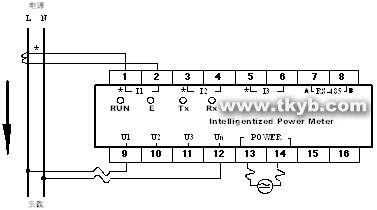

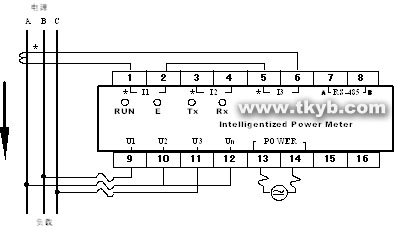

一相二线/三相四线平衡负载接线

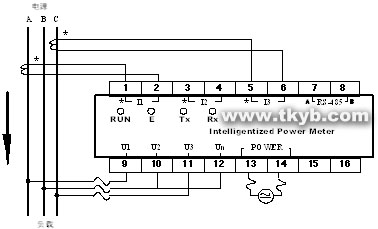

三相三线非平衡负载接线
三相三线平衡负载接线
