一、产品概述
YW3000电力监测仪（以下简称：YW3000）是在YW2020基础上派生出来的一款电力监测仪表。它具有可编程、遥测、电能累加、数字通讯等功能，其结构紧凑、功能强大，能够替代电量变送器、电度表、数显仪表、数据采集器等测量、显示仪器，其大屏幕LED显示窗，同时可显示10个参数，是开关柜和其他成套电气设备中的理想产品。
YW3000可广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置、自动控制以及调度系统。
二、功能介绍
测量功能多，精度高
YW3000功能强大，它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全bu功能。测量功能包括：一条三相四线回路或其它线制的全bu相/线电压（V）、电流（I）、功率（P、Q、S）、电能（Wh、Qh）、功率因数（COS），频率（F）等。
作为显示仪表使用时可以代替：三相电流表、三相电压表、三相视在功率表、三相有功功率表、三相无功功率表、三相功率因数表、三相有功电能表、三相无功电能表、频率表等。
在自动化系统中用作数据采集时可以代替：三相电流变送器、三相电压变送器、三相视在功率变送器、三相有功功率变送器、三相无功功率变送器、三相功率因数变送器、频率变送器等以及数据采集模块、RTU等。
作为电能计量仪表时可以代替：三相有功电能表、三相无功电能表等。
仪表采用高精度高稳定的模数(A/D)转换器件，电度精度可达1.0ji，其它参数可达0.5ji以上。
LED显示
YW3000采用LED大屏幕显示，同时可显示多达10个参数，并能通过手动或自动设定，按顺序读出超过30个参数。
标准规约、轻松组网
YW3000为了满足未来测量仪表的环境，配有RS-485或RS-232C串行口，允许连接开放式结构的局域网络。
应用Modbus (RTU和ASCII两种模式) 通讯规约，通过在PC机或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业或建筑物的服务的简单、实用的电量管理方案。
自动稳零
具有自动校准零点，克服零点随时间和温度的漂移。实现参数的零点免调，ti gao了仪表的整体测量精度，ti gao了系统的整体稳定性，简化了校准流程。
ji宽的动态输入范围
YW3000采用量程自动切换技shu，提供5~120V/600V的电压输入量程，0~1A/5A电流输入量程，能自动适用于多种测量系统，无需其他硬件和软件的调整。
可编程状态设定
YW3000允许用户对其工作状态“测量系统选择”、“CT、PT变比”、“显示内容”、“通讯”、“电能累加复位”等进行更改设定。
记忆
YW3000在电源掉电时，能够记忆当前工作状态或设定值、电能累加数值、PT变比、CT变比。
多种接线方式
适用于多种接线方式：三相四线、三相四线平衡负载、三相三线、三相三线平衡负载、一相二线和一相三线。
数字化整定
参数均采用数字化校准，在zhuan用校准调试软件控制下自动进行，减少了人为因素带来的偏差。摒弃了常规采用电位器的模拟调整方法，简化了硬件电路，ti gao了整机的可kao性和稳定性。
故障自动诊断
具有故障自动判断功能，并将结果显示在屏幕上或通过串行口输出。
抗电磁干扰能力强
完善的电磁兼容性设计，具有很强的抗电磁干扰能力，符合IEC61000-4标准，适合在强电磁干扰的复杂环境中使用。
安装方便
YW3000强大的功能使系统现场安装、布线的复杂程度和材料的综合成本降低了。
采用盘面安装方式，外形尺寸符合马赛克屏开孔标准（开孔尺寸为177×127㎜），便于安装。
三、主要参数指标
准确度、显示位数及模式
| 参数 | 测量位数 | 显示位数 | 显示zui大数值及单位 | 各相显示符号 | 准确 | ||||||
| 1相 | 2相 | 3相 | 合相 | ||||||||
| 相电压 | 5 | 4 | 9999 | V/kV | V1 | V2 | V3 | Ve0 | 0.2%RD(0～350V) | ||
| 0.5%RD(0～150V) | |||||||||||
| 线电压 | 5 | 4 | 9999 | V/Kv | V12 | V23 | V31 | Ve | 1.0%RG(0～600V) | ||
| 1.0%RG(0～260V) | |||||||||||
| 电流 | 5 | 4 | 9999 | A/kA | I1 | I2 | I3 | Ie | 0.2%RD(0～5A) | ||
| 0.5%RD(0～1A) | |||||||||||
| 有功功率 | 5 | 4 | 9999 | W/kW/MW | P1 | P2 | P3 | P | 0.5%RD | ||
| 无功功率 | 5 | 4 | 9999 | var/kvar/Mvar | Q1 | Q2 | Q3 | Q | 0.5%RD | ||
| 视在功率 | 5 | 4 | 99999 | VA/kVA/MVA | S1 | S2 | S3 | S | 0.5%RD | ||
| 功率因数 | 5 | 4 | 1.000 | PF1 | PF2 | PF3 | PF | 0.5%RG | |||
| 有功电能 | 8 | 7 | 9999999 | Wh/kWh/MWh | > | Wh | 1.0%RD | ||||
| 无功电能 | 8 | 7 | 9999999 | varh/kvarh/Mvarh | Qh | 1.0%RD | |||||
| 频率 | 5 | 4 | 0.000 | Hz | Hz | 0.1%RG> | |||||
| 注： | |||||||||||
| V1/V2/V3/Ve0：相电压 | V12/V23/V31/Ve：线电压 | ||||||||||
| PF1/PF2/PF3：单相功率因数 | PF：总功率因素 | ||||||||||
| 电能准确度范围 | 功率因数 | COSФ 0.5～1.0(有功电能) | |||||||||
| SINФ 0.5～1.0(无功电能) | |||||||||||
| 电压 | ＞50V | ||||||||||
| 电流 | ＞0.5A | ||||||||||
| RD 读值，相对误差 | RG 范围，满度误差(对每一段自动量程范围) | ||||||||||
输入
量程
| 电压： | 5～120V/600V(zui大600V)自动量程切换 |
| 电流： | 0～1A/5A(zui大6A)自动量程切换 |
吸收功耗
| 电压： | ＜0.6VA(600V)/0.15VA(150V) |
| 电流： | ＜0.1VA(5A) |
过载能力
| 电压： | 750V连续/1000V 10秒/1200V 3秒 |
| 电流： | 2倍额定连续/10倍额定30秒 /25倍额定2秒 /50倍额定1秒 |
测量系统接线方式
三相四线/三相三线/一相二线或一相三线/三相三线平衡/三相四线平衡，可通过键盘及串行口用软件设定选择。
可编程设定
| 测量系统选择： | 三相四线/三相三线/一相二线/一相三线/三相三线平衡/三相四线平衡 |
| CT，PT变比： | 1～64000 |
| 显示内容： | 画面选择 |
| 通讯： | 波特率：1200/2400/4800/9600/19200 校验位：无校验位 地 址：1～247 |
| 电能累加复位： | (口令) |
通讯
| 串行口： | RS485(标准)／RS232(可选) |
| 通讯规约： | MODBUS |
绝缘强度
| 对象： | 在输入／输出／电源之间 |
| 引用标准： | IEC688－1992 |
| 试验方法： | AC2kV 1分钟 漏电流2mA |
电磁兼容
1.2/50-8/20us浪涌
| 电源：4kV(1.2×50μs) I/O线：2kV |
快SU瞬变脉冲串
| 电源：4kV,2.5kHz I/O线：2kV,5kHz |
静电放电
| 接触放电：6kV 气隙放电：8kV |
射频电磁场
| 10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) |
稳定性
| 温度范围： |
| 温度影响：100ppm/℃ |
| 长期稳定性：＜0.2％/年 |
工作条件
| 温度： -20℃～60℃ |
| 湿度：20～95％ 无凝露 |
储藏条件
| 温度：－25℃～＋75℃ |
| 湿度：20～95％ 无凝露 |
工作电源
| 电源电压： | AC 85～265V 40～70Hz，DC 85～330V(标准) AC 30～60V 40～70Hz，DC 18～90V(可选) |
| 整机功耗： ≤2W | |
重量
| 净重： | 0．98 Kg |
| 毛重： | 1．46 Kg |
外形尺寸
| 外形尺寸： | 201mm(长)×140mm(宽)×115mm(深) |
| 安装开孔尺寸： | 177mm×127mm |

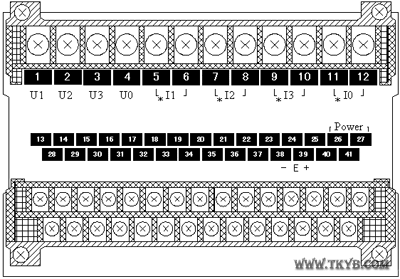

端子定义
