YW5000系列集合了高精度量测、显示、DI/DO远程控制、计算机联机及多种电力质量分析的多功能电力质量仪表；可量测显示超过52种电量及电力品质参数。在现今复杂的电力环境中，不但提供了基本电量测量(用电及供电)的功能，更提供有关的电力质量数据以供电力质量改善分析。
本分析表所具备了DI/DO，可规划成多种功能，并可执行警报及远程监视控制功能。同时内建日期时间设定，可纪录各事件发生时间，以便分析及执行改善对策。
二、应用
●马达控制盘的电量监控 ●分电盘的电量及不平衡监控
●电能管理及电费分摊系统 ●电力品质分析

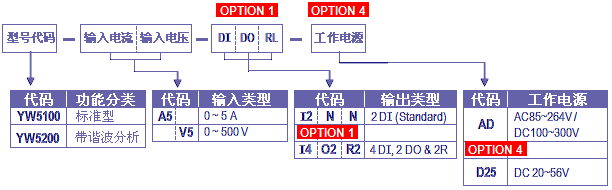

三、产品型号
四、测量显示参数
| 测量显示参数 | YW5100 | YW5200 | ||
| 电 量 参 数 | 电压 | V12 V23 V31 VLL_Avg V1N V2N V3N VLN_Avg | ● | ● |
| 电流 | I1 I2 I3 IAvg IN | ● | ● | |
| 有功功率 | W1 W2 W3 ∑W | ● | ● | |
| 无功功率 | Q1 Q2 Q3 ∑Q | ● | ● | |
| 视在功率 | S1 S2 S3 ∑S | ● | ● | |
| 功率因素 | PF1 PF2 PF3 PFAvg | ● | ● | |
| 频率 | Hz | ● | ● | |
| 有效电能 | WHINP WHEXP ∑WH WHNET | ● | ● | |
| 无效电能 | QHINP QHEXP ∑QH QHNET | ● | ● | |
| 需量 | Wmd Qmd Smd | ● | ● | |
| 电 力 品 质 参 数 | 不平衡 | V_unbl I_unbl | ● | ● |
| 电压谐波失真率 | THDv12 THDv23 THDv31 THDv_Ang | ● | ● | |
| 电流谐波失真率 | THDI1 THDI2 THDI3 THDI_Ang | ● | ● | |
| 分次谐波含量 | 2nd~31st | ● | ||
| 电压波形因素 | Crest Factor | ● | ||
| 电流K Factor | K Factor | ● | ||
| 各参数zui大(小)值记录 | 记录各参数zui大(小)值及发生时间 | ● | ||
| I/O | 数位输入 | DI1 DI2 *DI3 *DI4 | ● | ● |
| 数位输出 | *DO1 *DO2 | ● | ● | |
| 继电器输出 | *RO1 *R02 | ● | ● | |
| RS485 Port | Modbus RTU mode | ● | ● | |
| 日期时间 | 年，月，日，时，分，秒 | ● | ● | |
| *号为附加功能，请与订货型号中选购 | ||||
五、 精度及解析度
| 测量显示参数 | 精度 | 解析度 | 测量范围 > |
| 电压 | 0.2% | 0.1% | 40~290Vac(VL_N) |
| 电流 | 0.2% | 0.02% | 1%~120%额定 |
| 中性线电流 | 1.0% | 0.1% | 1%~120%额定> |
| 有效功 | 0.5% | 0.1% | 0~9999MW |
| 无效功率 | 0.5% | 0.1% | 0~9999MVar |
| 视在功率 | 0.5% | 0.1% | 0~9999MVA |
| 功率因素 | 0.5% | 0.1% | ±0.02~1.00 |
| 频率 | 0.2% | 0.01Hz | 45~65Hz |
| 有效电能 | 0.5% | 0.1KWh | 0~99999999.9KWh |
| 无效电能 | 0.5% | 0.1KVarh | 0~99999999.9KVarh |
| 总谐波失真率 | 1.0% | 0.01% | 0~100% |
| 分次谐波含量 | 1.0% | 0.01% | 0~100% |
| 不平衡度 | 0.5% | 0.1% | 0~300% |
六、参数规格
1、输入
量测方式: True rms measurement
取样速度: 128point/Cycle
相线系统: 1P2W、1P3W、3P3W、3P4W；平衡/不平衡、可由盘面按键规划(设定与实际接线方式需相符)
输入范围: 电压：40~290V L-N / 70~500V L-L
PT ratio(一次测) 设定范围：100~500000V
PT ratio(二次测) 设定范围：100~400V
电流：5A, 1A(Optional)
CT ratio(一次测) 设定范围：5(1)~10000A
频率：45~65Hz
电压zui大过载能力: 2倍额定连续；2500V, 1 秒
电流zui大过载能力: 2倍额定连续；20 倍额定 1 秒
输入消耗功率: 电压：< 0.2VA；电流：< 0.1VA
2、I/O功能
YW5000 系列提供了2组DI(标准品)；若需要较多的DI/DO点数，请于订货型号中选购附加 I/O模块(Code: -I4O2R2-)。此模块提供额外的2组DI、2组DO、2组继电器输出及1组直流电源供DI使用。
数字输入(DI): 标准品：2组DI；可选购：4组DI
光偶合器；5~30Vdc, 20mA
反应时间：≤300ms
隔li： 2500Vac
功能: 远程监视(Remote Monitoring)
数字输出(DO): 可选购2组DO；Photo-MOS；100Vdc, 50mA
反应时间： ≤300ms
隔li： 2500Vac
功能: 可设定为警报模式或电能输出模式；说明如下
电能输出模式: 此模式为脉冲波输出；可设定对应电能输出。使用者可自行设定对应为有效电能/无效
电能及用电/供电/总电能/净电能
脉冲波除频功能: 设定范围:1~6000(x0.1) KWh(KVarh)/p
脉冲波波宽: 设定范围:1~50( x 20msec)
警报输出模式: 此模式为警报输出；可设定上限报警或下限报警。用户可经由软件设定对应为34种中的电量参数及需量参数。各DO可同时对应多个参数(zui多9个参数)及警报点，参数警报条件成立时，DO皆会输出；当选购YW5200时,则可设定为警报发生时同时将时间及警报值纪录于EEProm。此模式bixu经由RS485设定；请参考操作手册。
警报模式: 可设定上限报警(High)或下限报警(Low)
警报延迟时间: 设定范围：0~255*300ms或警报保持
继电器输出(Relay): 可选购2组继电器；FORM-A；3A/250Vac；3A/30Vdc
功能: 可设定上限报警或下限报警。用户可经由软件设定对应为34 种中的任he电量参数及需量参数。各DO可同时对应多个参数(zui多9个参数)及警报点，任he参数警报条件成立时，DO皆会输出。当选购YW5200 时, 则可设定为警报发生时同时将时间及警报值纪录于EEProm。此模式bixu经由RS485 设定；请参考操作手册。
可设定为二种模式警报模式；其说明如下：

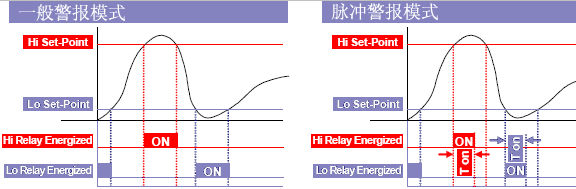

一般警报模式: 当警报发生时，继电器输出(ON)；直到警报条件不成立时，继电器复归(OFF)。
脉冲警报模式: 当警报发生时，继电器输出(ON)一个设定时间(T on) ，然后自动复归(OFF)。
继电器输出时间(T on): 设定范围: 50~3000 msecond
灯警报亮时间: 设定范围：0(永远点亮)~120 分钟
远端控制模式：可由远端电脑或PLC结由RS485指令直接控制输出
3、电力品质
YW5000 系列提供了多种电力质量指针参数；如总谐波失真率、分次谐波含量、电压波峰因素、电流波形因素、各参数之zui大(小)值及发生时间纪录、负载平衡度等，提供了更详细的讯息以了解及分析电力质量状况。
谐波含量(Harmonic): 电压及电流2~31次的各分次谐波含量总
谐波失真率(THD): 电压及电流2~31次的总谐波含量
电流波形因素: 此因素为负载电流的谐波比重；若K Factor=1.0时(K Factor): 表示负载 te性为线性负载，并无谐波存在。KFactor越大将会造成变压器过热的问题。
电压波峰因素: 由此因素可立即的了解电压波峰状态。
zui大(小)值纪录: 可规划纪录发生zui大(小)值的日期时间以便于日后的追踪分析
可纪录参数: VLN, VLL, IL, ΣW, ΣQ, ΣS, THD, Un-balance, Hz, PF, Demand
纪录区间: 一个月的zui大(小)值或一天的zui大(小)值
不平衡度: 电压及电流的不平衡度；便于适当的调整负载分配
4、需量
可计算显示有效功率、无效功率、视在功率的现在值及zui大值

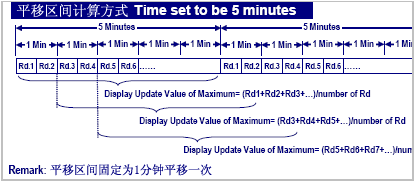

计算模式: 平移区间计算
计算时间: 设定范围：1~30 分钟
5、RS485计算机联机(标准配备)
通讯协议(Protocol): Modbus RTU mode
波 te率(Baud rate): 600/1200/2400/4800/9600/19200/38400
数据位(Data bits): 8bits
同位检查(Parity): None
停止位(Stop bits): 1
通讯地址(Address): 1~247
接线: 1200M max,
终端电阻: 120~300Ω/0.25W(typical: 150Ω)
6、电气特性及规范
介电强度: AC2KV, 50/60Hz, 1 min.；输入/输出/电源/外壳之间
突波测试: 3KV, 1.2 x 50 μsec. Common mode & differential mode
绝缘电阻: ≥100M ohm, DC500V
隔li: 输入/输出/电源之间
EMC: EN55011:2002 EN61326:2003
Safety(LVD): EN61010-1:2001
7、使用环境
工作温度: -10~70℃
工作湿度(%RH): 5~95 %RH, 无结露
温度系数: ≤100PPM/℃
储存温度: -40~85℃
保护等ji: 前面盖: IEC549(IP54)；壳体: IP20
8、电源
工作电源: AC85~264V/DC100~300V、DC20~56V(附加选购)
电源变动影响: ≤0.05% F.S.
功率消耗: ≤3W@230Vac
参数数据储存: By EEPROM
9、机械结构
外观尺寸: 96mm(宽) x 96mm(高) x 71mm(深)(含I/O模块79mm)
开孔尺寸: 90mm(宽) x 90mm(高)
外壳材质: 白色ABS
安装方式: 盘面安装
接线端子: 螺丝端子, Plastic NYLON 66 (UL 94V-0)
电流/电压输入端子(#1~#10): 1.5~2.5mm2(AWG15~10)
其他端子: 0.5~1.3mm2(AWG22~16)
重量: 小于400g
七、面板说明
显示窗口: LCD 65(W)x58(H)mm；白色高亮度背光；蓝色字体即使在阳光直接照射下依然清晰可见
测量值显示:
4位数x4行, 10.0mm显示V, A, Power, Hz, PF, THD,Demand,Unbalance,Max/Mini,..
9位数x1行, 6.0mm 显示ge种电能及日期时间I/O状态显示:
DIx:数字输入状态显示；当 DI输入时点亮
DOx:数字输出状态显示； 当 DO输出时点亮
ROx:继电器输出状态显示； 当继电器输出时点亮
:脉冲波输出状态显示
:RS485 通讯状态显示；通讯状态由二个方形来显示 Master与 Slave 通讯状态；若二个方形都被点亮，表示通讯正常负载状态显示:
负载状态显示：
:负载为电感性负载时点亮
:负载为电容性负载时点亮
:显示负载百分比
:显示电压或电流的不平衡度
测量值附加符号:
1-2 2-3 3-1:点亮时，表示量测窗口显示值为线-线(Line-Line)
1 2 3:点亮时，表示量测窗口显示值为相(Phase)
N:点亮时，表示量测窗口显示值为中性线
Imp Exp Total Net:点亮时，表示电能的方向及积算方式
Avg:点亮时，表示量测窗口显示值为平均值
MAX MIN:点亮时，表示量测窗口显示值为zui大(小)值
Demand:点亮时，表示量测窗口显示值为 需量
THD:点亮时，表示量测窗口显示值为总谐波失真率
Remark: 各分次谐波含量及事件纪录bixu由RS485来读取
:表示量测窗口显示值的单位
显示值更新: 0.5秒
操作按键: 4个按键操作
Shift Key / Quick View for Harmonics pages
Up Key / Quick View for Power pages
Down Key / Quick View for Energy pages
Enter Key / Quick View for Voltage & Current Pages
an全密码: 4位数密码；设定范围：0000~9999

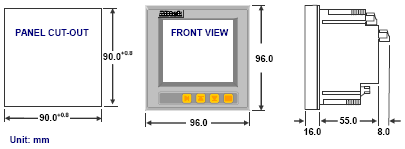

八、外观尺寸及盘面开孔

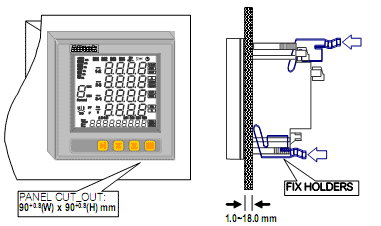

九、安装方式
