YW2060三回路多功能电表，是我公司在借鉴十多年电力监测仪及精密仪表互感器的设计开发及大量的现场运行经验，采用新技shu设计的新型多功能仪表，具有精度高、稳定性好、布局合理、工艺先 、实用性强、功能强大、操作方便等 te点，可准确、快捷地对各类电参数进行测量计算。
该表具有体积小巧、安装方便等优点，并具有高的精度和良好的ECM性能，可同时测量3个回路电压、电流、功率、电能等数据。用RS485通讯接口与上位机实现数据交换，方便了用电自动化管理。
YW2060，YW2060-J系列导轨式电力监测仪是高性能的监测仪表,可提供监测导轨式电气设备所需的多种测量功能，不带显示，可通过通讯读取各回路的电流、电压、功率、功率因数等参数测量值.YW2060(不带显示),YW2060-J(具有单行液晶显示).
YW2060系列导轨式电力监测仪共有YW2060、YW2060-2、YW2060-K、YW2060-2K四种型号
YW2060-J系列导轨式电力监测仪共有YW2060-J、YW2060-J2、YW2060-JK、YW2060-J2K四种型号

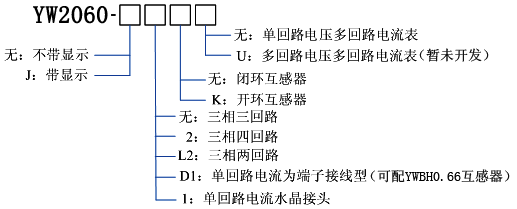

型号选择
选型举例
YW2060-JD1 带显示0~6A输入
YW2060-D1 不带显示0~6A输入
YW2060-JD1K 带显示外置开口互感器
YW2060-D1K 不带显示外置开口互感器
注：多回路电压表没有开口互感器型号
技shu参数
| 电气 te性 | ||
| 测量 te性 | 导轨式三相交流用电监测 | |
| 测量 jing确度 | 电流和电压 | 0.5% |
| 功率、功率因数 | 1% | |
| 频率 | 45~60Hz±0.1Hz | |
| 有功电能 | 1ji | |
| 输入电压 te性 | 范围 | 输入：0~600VAC（直接L-L） |
| 测量：30~600VAC（直接L-L） 20~400VAC（直接L-N） | ||
| 输入功耗 | ≤1VA | |
| 频率测量范围 | 45~60Hz | |
输入电流 te性 选用5A/10mA互感器 | 范围 | 输入：0~5A |
| 测量：10mA~6A | ||
| 容许过载 | 连续电流10A | |
| 输入功耗 | ≤1VA | |
| 输入电流 te性 选用50A/10mA互感器 | 范围 | 输入：0~50A |
| 测量：0.1A~60A | ||
| 容许过载 | 连续电流100A | |
| 输入功耗 | ≤1VA | |
| 辅助电源 | 直流电源 | DC18~90V |
| 交直流电源 | 85~265V/DC85~330V（另选） | |
| 功耗 | ≤5VA或≤2W | |
| 通讯 | ||
| YW2060系列 | 通讯规约 | ModbusRTU |
| 通讯接口 | RS485 | |
| 波 te率 | 1200、2400、4800、9600（自适应） | |
| 数据位 | 8bits | |
| 停止位 | 2bits/1bit/1bit | |
| 校验位 | 无/奇/偶校验（可设） | |
| YW2060-J系列 | 通讯规约 | Modbus 和DL/T645-1997 |
| 通讯接口 | RS485 | |
| 波 te率 | 1200、2400、4800、9600（自适应） | |
| 数据位 | 8bits | |
| 停止位 | 1bit | |
| 校验位 | 偶校验 | |
| 环境条件 | ||
| 工作温度 | -10℃~50℃ | |
| ji限工作温度 | -25℃~55℃ | |
| 储存温度 | -40℃~70℃ | |
| 相对湿度 | 5~95%RH无凝露 | |
| 机械 te性 | 允许公差：±0.5mm | |
| 主机尺寸 | 长×宽×高 72×76.3×62.8mm | |
| 安装方式 | 标准DIN导轨安装 | |
YW2060/YW2060-J系列导轨式电力监测仪功能 te点
| 产品型号 | 功能 te点描述 | 备注 |
| YW2060 | 同回路三相电压、频率，三回路各相电流、功率、功率因数、电度 | |
| YW2060-2/YW2060-J2 | 同回路三相电压、频率，四回路各相电流、功率、功率因数、电度 | |
| YW2060-K/YW2060-JK | 同回路三相电压、频率，三回路各相电流、功率、功率因数、电度 | 配外置开环互感器 |
| YW2060-2K/YW2060-J2K | 同回路三相电压、频率，四回路各相电流、功率、功率因数、电度 | 配外置开环互感器 |
应用
DIN导轨安装
各回路电能消耗监测
遥测各回路的多种电气参数
te点
计量各回路当前有功电能
测量电压及各回路电流
测量各回路正反向有功、无功功率
测量各回路功率因数
测量频率
具有日期和时间
ModbusRTU和DL/T645-1997双协议
符合标准
GB/T17215.321-2008 GB/T17215.323-2008
DL/T645-1997 IEC61000-4-2
IEC61000-4-3 IEC61000-4-4
IEC61000-4-5 IEC61000-4-6
IEC61000-4-8 IEC61000-4-11

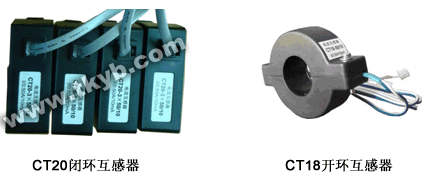

YW2060、YW2060-J系列配置互感器
| CT20闭环互感器 | ||
| 型号 | CT20-3×5/10 | |
| 主要参数 | 额定输入 | 5A |
| 额定输出 | 10mA | |
| 非线性度 | 0.1% | |
| 相移 | ||
| 隔linai压 | 2.5kV/1min1mA | |
| 型号 | CT20-3×50/10 | |
| 主要参数 | 额定输入 | 50A |
| 额定输出 | 10mA | |
| 非线性度 | ||
| 相移 | ||
| 型号 | CT20-3×100/10 | |
| 主要参数 | 额定输入 | 100A |
| 额定输出 | 10mA | |
| 非线性度 | 0.1% | |
| 相移 | ||
| 机械 te性 | 允许公差：±0.5mm | |
| 互感器尺寸 | 长×宽×高 86×82.6×33.5mm | |
| 安装方式 | 标准DIN导轨安装 | |
| CT18开环互感器 | ||
| 型号 | CT18-3×50/10 | |
| 主要参数 | 额定输入 | 50A |
| 额定输出 | 10mA | |
| 非线性度 | 1% | |
| 相移 | 120’ | |
| 隔linai压 | 2.5kV/1min1mA | |
| 机械 te性 | 允许公差：±0.5mm | |
| 互感器尺寸 | 内环半径 | 12mm |
| 外环直径 | 52mm | |
| 安装方式 | 直接挂在电流线上 | |
| 环境条件 | ||
| 工作温度 | -10℃~50℃ | |
| ji限工作温度 | -25℃~55℃ | |
| 储存温度 | -40℃~70℃ | |
| 相对湿度 | 5~95%RH无凝露 | |
安装接线

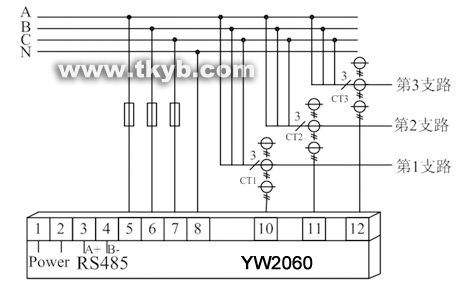

三相四线接线图
