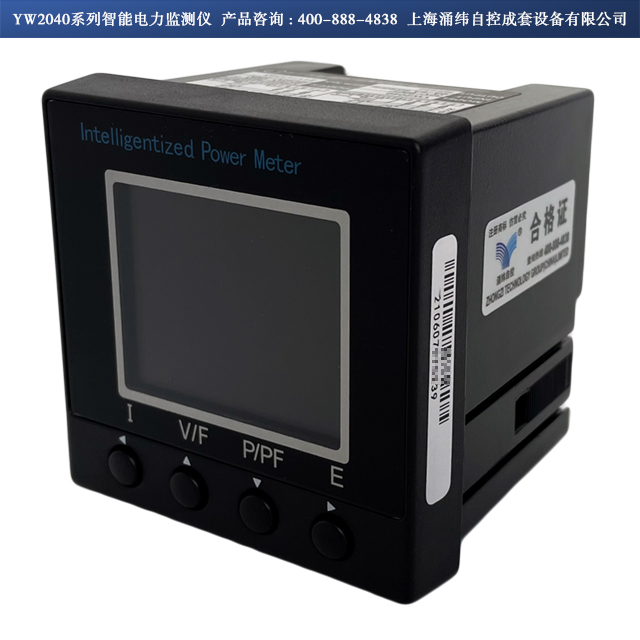

YW2040系列电力监测仪


电话:010-6865 7218
邮箱:sales@gdzhongzi.com
简介:YW2040是一款集可编程,自动化测量、LCD显示、电能累加、数字通讯、到1路可选模拟量输出(对应参变量可编程)等功能为一体的综合电力监测仪表。    YW2040是一款LCD数码显示的网络仪表,有4象限电能计量,工作环境温度范围更宽。    YW2041在YW2040的基础上还可配置4路开关量输入,它采用zhuan用的外置三相电流互感器,zui大可直接接入电流可达100A。    YW2041A在YW2040的基础上还可配置2路开关量输入和1路遥信接点输出,它采用zhuan用的外置三相电流互感器,有5A/10mA和50A/10mA两种互感器输入可选,具有外形美观、性价比高等
产品介绍



YW2040系列电力监测仪 


一、产品概述

   YW2040是一款集可编程,自动化测量、LCD显示、电能累加、数字通讯、到1路可选模拟量输出(对应参变量可编程)等功能为一体的综合电力监测仪表。
   YW2040是一款LCD数码显示的网络仪表,有4象限电能计量,工作环境温度范围更宽。

   YW2041在YW2040的基础上还可配置4路开关量输入,它采用zhuan用的外置三相电流互感器,zui大可直接接入电流可达100A。

   YW2041A在YW2040的基础上还可配置2路开关量输入和1路遥信接点输出,它采用zhuan用的外置三相电流互感器,有5A/10mA和50A/10mA两种互感器输入可选,具有外形美观、性价比高等

二、功能参数

※外形
  主机尺寸:面板:72mm×72mm,盘内深:61mm,盘面厚:13mm
  开孔尺寸:68mm×68mm
  显示类型:LCD
  测量:适用于三相四线,三相三线,单相电网
※电压(真有效值)
  测量范围:30-600V(线电压) 20-400V(相电压)
  PT变比:1~9999
  输入功耗:≤0.25VA(220V) ≤0.60VA(600V)
  连续过载:800V
※电流(真有效值)
  测量范围:0~6A
  zui小可测量电流:5mA
  CT变比:1~999
  输入功耗:0.2VA
  连续过载:10A
  冲击过载:100A/1S
※功率
  单相功率:0~3000W/var/VA
  总功率:0~9000W/var/VA
  频率:测量范围:50/60Hz
  功率因素
  测量范围:-1~1
※电磁兼容
  1.2/50-8/20us浪涌:电源:4kV I/O:2kV
  快SU瞬变脉冲串:电源:4kV,2.5KHz I/O:2kV,5kHz
  静电放电:接触放电:6kV 气隙放电:8kV

  射频电磁场:10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)
  辅助电源:AC:85~265V DC:85~330V
※测量精度:
  电流:0.5%(0.5~6A)
  相电压:0.5%(20~400V)
  线电压:1.0%(30~600V)
  功率:1.0%
  功率因数:1.0%
  频率:0.1%(50/60Hz)
  电能:1.0%(0.5L/0.5C)
※绝缘强度
  电压/电流/电源/外壳间:2.0kV/min
  输出/电源间:2.0kV/min·2mA
※工作条件
  工作温度:-10℃~50℃
  储存温度:-25~75℃
  相对湿度:20~95%RH无凝露
※通讯
  接口:RS485
  地址:1~247
  波 te率:1200/2400/4800/9600/19200
  校验位:奇/偶/无
  数据位:8bits
  停止位:1或2bits
  通讯协议:Modbus RTU

三、端子图:

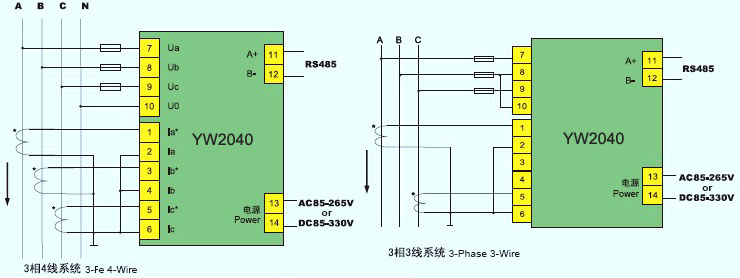

四、典型接线图:
