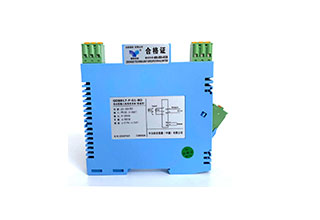

SWP8000系列导轨式信号隔离器、配电器、温度变送器
一、概述
该系列模块 te点是小型化并采用guoji通用的DIN导轨安装标准，具有很高的性能价格比，采用SMD工艺，工作可kao和稳定，是调节器和DCS系统理想的配套单元。
二、技shu规格
| 精度 | ±0.2%F.S | 绝缘强度 | 输入、输出和电源之间，AC1500V/1分钟 |
| 线性 | ±0.1%F.S | 绝缘电阻 | 输入、输出和电源之间，100MΩ（DC500V） |
| 负载电阻 | 250~750Ω | 消耗功率 | 1.5W（一路） |
| 温度系数 | ＜100ppm/℃ | 电源 | DC24V±10% |
| 响应时间 | ＜0.1S（0-9%） | 工作温度 | 0-40℃ ＜95%RH |
三、型号及规格
| 名称 | 规格型号 | 输入信号 | 输出信号 | 功能 |
| 配电器（单通道） | SWP-8047 | 4~20mADC | 4~20mADC或1~5VDC | 它向两线制变送器提供配电电源，并将变送器的信号隔li转换为输出 |
| 配电器（双通道） | SWP-8036 | 4~20mADC | 4~20mADC或1~5VDC | |
| 配电器（一进二出） | SWP-8035 | 4~20mADC | 4~20mADC或1~5VDC | |
| 配电器/隔离器 | SWP-8039 | 4~20mADC | 4~20mADC或1~5VDC | |
| 隔离器（单通道） | SWP-8067 | 4~20mADC | 4~20mADC或1~5VDC | 输入、输出信号隔li转换 |
| 隔离器（双通道） | SWP-8038 | 4~20mADC | 4~20mADC或1~5VDC | |
| 隔离器（一进二出） | SWP-8034 | 4~20mADC | 4~20mADC或1~5VDC | |
| 隔离器（单通道） | SWP-8068 | 1~5VDC | 4~20mADC或1~5VDC | |
| 隔离器（双通道） | SWP-8069 | 1~5VDC | 4~20mADC或1~5VDC | |
| 热电偶温度变送器 | SWP-8081 | 单路热电偶输入 | 4~20mADC或1~5VDC （双路隔li输出） | 将热电偶/热电阻的温度信号隔li转换为输出 |
| 热电阻温度变送器 | SWP-8083 | 单路热电阻输入 | 4~20mADC或1~5VDC （双路隔li输出） |
仪表内部输出端可转换1~5VDC/4~20mADC
四、工作原理
SWP8000系列配电器是一种小型化卡装式仪表，主要功能是通过直流转换器为现场安装的两线制变送器提供一个隔li的电源，同时又将两线制变送器输送来的4～20mADC信号转换成与之隔li的1～5VDC/4～20mA直流信号，供给指示、记录仪、模拟调节器、DCS系统，普遍用于工业生产过程检测与控制系统。因此本配电器是构成非防爆自动控制系统经常用到的仪表品种。
SWP8000系列隔离器是一种小型化卡装式仪表，主要功能是将4~20mADC或1~5VDC信号转换成相互隔li的4~20mADC或1~5VDC输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等，并组成多种自动监视、控制系统。因此本隔离器是构成非防爆自动控制系统常用的仪表品种。
SWP8000系列温度变送器是一种小型化卡装式仪表，主要功能是将热电偶或热电阻的温度信号转换成相互隔li的4~20mADC或1~5VDC输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等，并组成不同的自动监视、控制系统。因此本变送器是构成非防爆自动控制系统常用的仪表品种。
五、 te点
输入、电源、输出三者间相互隔li。
输入过流保护
动态响应时间小于0.1S
