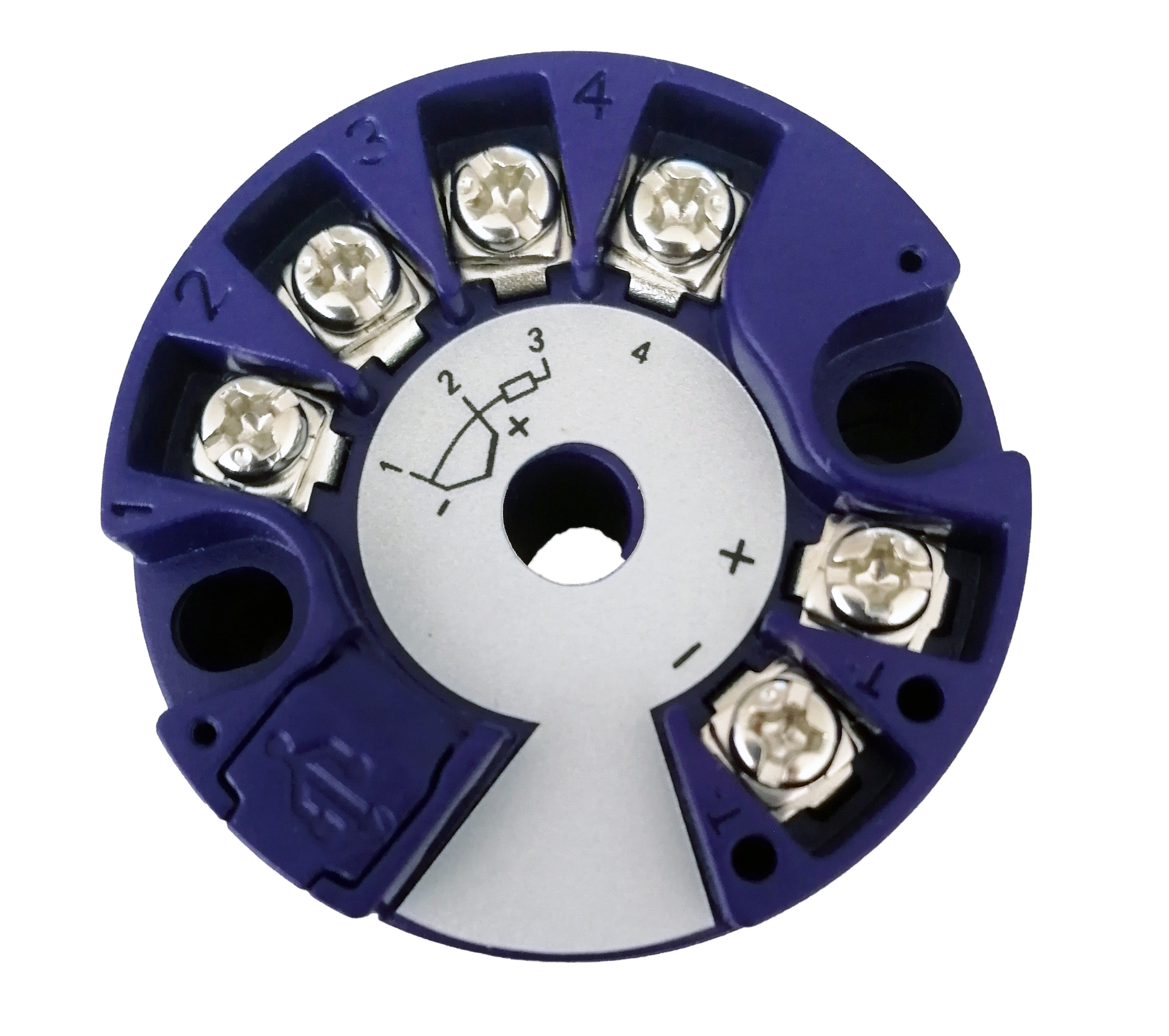

GDT-180热电阻温度变送器（二线制、非隔离型）

一、概述
     1、GDT-180二线制热电阻温度变送器。用于Pt100或Cu50热电阻输入，经变送输出标准的4～20mA直流电流信号。
     2、二线制方式（回路供电电源与信号输出为共同的二根导线），输出电流与被测温度成线性，精度≤0.2%。一体化结构安装于温度传感器的标准接线盒内。也可单独安装于仪表盘内作转换单元，可与数显仪表、记录仪表、调节器、DCS系统配套等使用，组成不同温度测量控制系统。
     3、产品通过CE认证。

二、 特点
     ◇热电阻Pt100或Cu50输入
     ◇非隔离二线制，4～20mA输出
     ◇带有输出信号零点和满度电位器调节
     ◇高精度转换、线性化校正
     ◇统一的外形结构，体积小、重量轻
     ◇适合安装于标准温度传感器接线盒内部
     ◇也可单独安装与仪表盘内作信号转换单元

三、选型订货代码

     注：1.列表之外未例出的其他类型，可指定订货。
         2.上表所列的基本误差和绝对误差两栏，应用时应取基本误差，绝对物差蕞大值。

四、技术参数
    ※输入
      温度量程范围：Pt100：-200～850℃ Cu50：-50～150℃
      蕞小温度量程：50℃
      引线电阻：≤10Ω
    ※输出
      输出电流：4～20mA
      输出回路供电：12～30VDC
      蕞小工作电压：12VDC
      负载电阻与供电电源的关系：
      负载电阻（包括引线电阻）=供电电源（V）-12（V）/0.02A
    ※综合参数
      标准精度：±0.2%（参见选型表）注：需要高精度可订制
      温度漂移：基本误差/10℃
      热电阻引线补偿：±0.1%（0～10Ω）
      负载变化影响：±0.1%（允许负载范围内）
      电源变化影响：±0.1%（12～30V）
      开机响应时间：＜1S（0～90%）
      工作环境温度：-20～+70℃
      防护等级：IP00/IP54（传感器防护等级决定）
      电磁兼容：符合IEC61000,EN61000
      外形尺寸（见外形尺寸图）：φ44×20（mm）
      整机重量：约30克

五、端子标号、外形尺寸图、安装尺寸图

六、接线图

     端子接线：接线电缆采用横截面积0.5～2.5mm2的单股电缆，采用3mm的螺钉紧固。

七、仪表校验
    操作校验：
     ☆本变送器在出厂之前已进行了准确度校验，用户一般情况下不需要对仪表进行校验。
     ☆该变送器的输出值得零点和满度量程出现误差时，用户需要对本仪表进行校验。

    校验步骤：
     1.按以上典型接线图接线，在输入端接入标准仪表箱，在输出端接上24VDC稳压电源并串接上标准电流表
     2.改变信号源发生器（电阻箱），使之等于量程的零点值，调整电位器Z，使电流表的读数为4mA；改变信号源，使之等于量程的满度值，调整电位器S，使电流表的读数为20mA即可。
     例如：输入电阻Pt100，量程为0～100℃的温度变送器。正确接线后，电阻箱输出100Ω，调整温度变送器上的电位器Z，使电流表读数为4mA；电阻箱输出读数为138.50Ω（即热电阻在100℃时相对应的电阻值），调整温度变送器上的电位器S，使电流表的读数为20mA。
