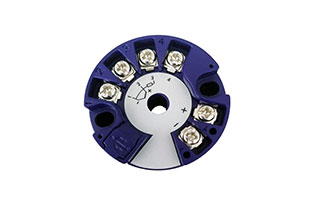

GDT182温度变送器（二线制、支持HART协议）

一、概述
     GDT182通用型二线制温度变送器。
     用于Pt100热电阻、热电偶电阻、毫伏电压信号输入，经隔li变送出标准的直流电流信号4～20mA。同时支持HART通讯协议。
     二线制传送方式（电源输入与与信号输出为共同的二根导线），输出电流与被测温度成线性。该变送器安装于热电偶传感器的接线盒内与之形成一体化结构。普遍用于工业生产过程的不同温度检测和控制系统。
     产品通过CE认证。

二、 te点
     ◇通用型多种输入信号（热电阻、热电偶、电阻、电压），支持HART通讯协议。
     ◇通过PC机或手操器可在线设置输入类型和量程
     ◇二线制技shu，4～20mA模拟输出
     ◇高精度转换，线性化曲线匹配
     ◇输入输出之间电磁隔li
     ◇紧凑的结构设计，体积小、重量轻
     ◇适合安装于标准温度传感器接线盒内部

三、选型订货代码

     注：1.列表之外的分度号因拨码位置限制未列出，但均可指定订货。
         2.上表所列的基本误差和jue对误差两栏，应用时应取基本误差，jue对物超zui大值。

四、技shu参数
    产品出厂是预设为K型热电偶，0～1000℃，内置冷端补偿。
    ※输入
　　　输入类型
　　　热电偶：K、E、S、B、T、W、J
　　　热电阻：Pt100热电阻
　　　电阻(Ω)：电阻值
　　　电压(mV)：毫伏电压信号
     ※输出
      输出电流(Io)：4～20mA
      输出回路供电(Uo)：12～30VDC
      zui小工作电压(Ui)：12VDC
      负载电阻(计算方式)：RL≤(Uo-Ui)/Io

      输出波纹：＜10mVpp
     ※综合参数
      标准精度：±0.2%（参见选型表）
      温度漂移：±0.015%/℃
      热电偶输入(冷端补偿误差)：每20℃误差1℃
      热电阻引线补偿：±0.1%（0～10Ω）
      负载变化影响：±0.1%（允许负载范围内）
      电源变化影响：±0.1%（12～30V）
      隔li电压：输入/输出之间1.5KV，1min，50Hz
      响应时间：＜1S（0～90%）
      温度时间≤3S
      工作环境温度：-20～+70℃
      防护等ji：IP00/IP54（传感器防护等ji决定）
      电磁兼容：符合89/336/EEC,EN61000
      外形尺寸（见外形尺寸图）：φ44×20（mm）
      整机重量：约30克
