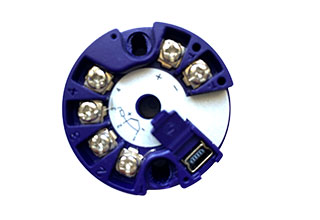

GDT181万用一体化温度变送器(二线制 非隔li型)

一、产品介绍
     GDT181温度变送器，可以将现场不同温度信号转换成4～20 mA(二线制)电流信号输出，GDT181温度变送器具有多种可选分度号，可用于石油、化工、冶金等部门的不同液体和气体温度测量。

二、主要 te点
     ◆体积小、精度高、稳定性好
     ◆化切换多种分度号，且软件操作简洁、方便

三、主要参数
     输入信号：RTD：Pt100、Pt100.1、Cu50
               TC：B、S、K、E、J、T、WRe
     精 度：±0.5%
     供电电压：12～30VDC
     环境温度：-40～85℃
     工作温度：-40～85℃
     温 漂：≤±0.25℃/25℃
     阻 抗：≥10MΩ
     重 量：50g
     安装方式：接线盒安装

四、GDT181万用温度变送器选型表

其他分度号订货时请注明

五、输入类型

六、接线方式

热电阻输入接线	热电偶输入接线	二线制接线方式	通讯方式
			COM RS232

七、调试方法
     先安装GDT181 Soft软件，再通过通讯转接线PC机和温度变送器，然后进入GDT181 Soft编程菜单，选择相关参数。

八、参数设置软件使用说明
     1、数据测试（F7）进行仪表数据的实时监测
     2、参数校对（F8）进行仪表二ji参数的修改（详见参数设置表）。
     3、参数设置（F9）完成“参数校对”后，使用该功能键，将所修改后的参数，写入仪表。

九、参数设置表
