一、概述

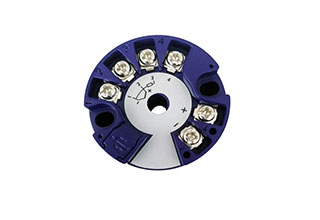

GDT281通用型二线制温度变送器。GDT281通用型二线制温度变送器将来自热电阻、电阻式传感器、热电偶或电压传感器的信号经隔li转换，输出标准的直流电流信号4～20mA。
通用化，用户可通过PC组态设置输入类型和量程范围。
二线制传送方式（信号输出与回路供电为共同的二根导线），输出电流与被测温度成线性。转换精度高、长期稳定性好、抗干扰、免维护。普遍用于工业生产过程的不同温度检测和控制系统。
产品通过CE认证。
二、 te点
◇通用输入（热电阻、热电偶、电阻、电压）
◇通过PC机及软件可在线设置输入类型和量程
◇隔li型二线制，4～20mA模拟输出
◇高精度转换，线性化校正
◇内置冷端补偿
◇输入输出之间电磁隔li
◇紧凑的结构设计，体积小、重量轻
◇适合安装于标准温度传感器接线盒内部
◇也可单独安装与仪表盘内作信号转换单元
三、选型订货代码
| 型号及代码 | 说 明 | ||||||
| GDT281- | X | X | 通用型二线制温度变送器（隔li型） | ||||
| 输入 | 输入类型 | 输入代码 | 输出代码 | 温度范围（℃） | zui小量程（℃） | jue对误差 | 基本误差 |
| 热电偶 | K | -200~1372 | 50 | ±1℃ | ±0.2% | ||
| E | -200~1000 | 50 | ±1℃ | ±0.2% | |||
| S | 0~1768 | 500 | ±3℃ | ±0.2% | |||
| B | 320~1820 | 500 | ±3℃ | ±0.2% | |||
| R | 0~1768 | 500 | ±3℃ | ±0.2% | |||
| T | -200~400 | 50 | ±1℃ | ±0.2% | |||
| N | -200~1300 | 50 | ±1℃ | ±0.2% | |||
| J | -200~1200 | 50 | ±1℃ | ±0.2% | |||
| 热电阻 | Pt100 | -200～850℃ | 50 | ±0.4℃ | ±0.2% | ||
| Pt1000 | -200～250℃ | 50 | ±0.6℃ | ±0.3% | |||
| Cu50 | -50～150℃ | 50 | ±0.4℃ | ±0.2% | |||
| Cu100 | -50～150℃ | 50 | ±0.4℃ | ±0.2% | |||
| 电阻（欧姆） | 20～400Ω | 50Ω | ±0.2℃ | ±0.2% | |||
| 20～2000Ω | 1000Ω | ±0.2℃ | ±0.2% | ||||
| 电压（毫伏） | -10～100mV | 10mV | 40uV | ±0.2% | |||
| 输出 | 01 | 4～20mA | |||||
注：1.列表之外的分度号因拨码位置限制未列出，但均可指定订货。
2.上表所列的基本误差和jue对误差两栏，应用时应取基本误差，jue对物超zui大值。
四、技shu参数
产品出厂是预设为K型热电偶，0～1000℃，内置冷端补偿。
※输入
用户可通过PC组态自行设置输入类型和量程范围
◇热电阻输入：Pt100、Cu50等
温度量程范围：（参见选型表）
zui小量程：（参见选型表）
允许导线电阻：每根导线在10Ω一下
◇热电偶输入：K、E、S、B等
温度量程范围：（参见选型表）
zui小量程：（参见选型表）
内置冷端补偿
◇电阻器输入
电阻器量程范围：（参见选型表）
zui小量程：（参见选型表）
允许导线电阻：每根导线在10Ω一下
◇电压输入
输入范围：-10～100mV
zui小量程：10mV
输入阻抗：1MΩ以上
※输出
输出电流：4～20mA
熔断报警输出电流＜3.5mA
输出回路供电：12～30VDC
zui小工作电压：12VDC
负载电阻与供电电源的关系：
负载电阻（包括导线电阻）=供电电源（V）-12（V）/0.02A
※综合参数
标准精度：±0.2%（参见选型表）
温度漂移：基本误差/10℃
热电阻引线补偿：±0.1%（0～10Ω）
负载变化影响：±0.1%（允许负载范围内）
电源变化影响：±0.1%（12～30V）
隔li电压：输入/输出之间1.5KV，1min，50Hz
响应时间：＜1S（0～90%）
工作环境温度：-20～+70℃
防护等ji：IP00/IP54（传感器防护等ji决定）
电磁兼容：符合IEC61000,EN61000
外形尺寸（见外形尺寸图）：φ44×20（mm）
整机重量：约30克
端子接线：接线电缆采用横截面积0.5～2.5mm2的单股电缆，采用3mm的螺钉紧固。
