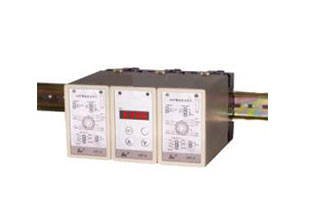

SWP(双路)热电偶/热电阻温度变送器
SWP20系列温度变送模块是一种小型化插装式结构的温度变送模块。它将来自热电偶的热电动势或热电阻的阻值变换成为与温度成比例的隔li1～5V DC或4～20mA DC输出信号。
一、仪表
1、内部采用微处理器进行数学运算，可对多种非线性输入信号进行处理。配用SWP20SH显示模块，可将输入信号所对应的温度值以数字方式方便直观的显示出来。
2、可选交直流两种电源，变送输出与主机隔li，具有1～5V DC或4～20mA DC输出信号的选择功能和断偶保护功能。
二、仪表参数及接线图
型号 | SWP-201 202热电偶/热电阻系列 | |
输入信号 | 模 拟 量热 电 偶：标准热电偶--B、S、K、E、J、T、WRe等 电 阻：标准铂热电阻：Pt100，3线连接 标准铜热电阻：Cu50，Cu100,3线连接 | |
te性 | 参数设定 由SWP20PCA编程器进行设定响应时间 约500ms | |
接线图 | A：单路热电偶输入型 | B：单路热电阻输入型 |
|
| |
| C：双路热电偶输入型 | D：双路热电阻输入型 | |
|
| |
★ 注意：
1、外部连接端子为M3.5螺钉。使用非焊接的压接端子连接。
2、在外部应设置电源开关和熔断器。推jian使用0.5A熔断器（使用24V DC电源时用快SU熔断型）。
3、仪表内部设有过流保护功能，可防zhi因内部电源短路致使仪表损坏。
4、不使用第1路输出时，将第1路输出端子短路。
5、在有雷电影响的场合，请安装zhuan用避雷器。
三、SWP系列热电偶/热电阻温度变送器型谱表
型 号 | 代 码 | 说 明 | |||||
SWP - 20 | □－□□－□□ -□ - □- □ | SWP20系列温度变送模块 | |||||
输入通道数 | 12 | 单路双路 | |||||
模块功能 | TCTR | 热电偶热电阻 | |||||
输入信号 | □□ | 参见"输入信号" | |||||
di一路输出方式 | 12 | 1～5V4～20mA | |||||
第二路输出方式 | 0123456 | 无第二路输出（可省略）第二路输出为1～5V输出第二路输出为4～20mA第二路输出为报警触点控制第二路输出RS-232通讯接口第二路输出RS-485通讯接口第二路输出为 tesu规格 | |||||
供电方式 | NWT | AC220V （可省略）DC24V供电AC90～260V供电（开关电源） | |||||
★ 输入信号
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | te 殊 规 格 | 用 户 te 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 频 率 | 0～5kHz |
★ tesu订货时，请提供详细分度号表或相应参数。
★订货时请在（ ）内记入变送输出所对应的温度刻度。
★如配用SWP20 编程器，则可自由修改变送器输出量程范围及报警控制值。
★代码举例：
①SWP202-TC-01-1-1－W
双路，热电偶温度变送器，输入信号B，di一路输出为1～5V，第二路输出为1～5V输出，DC24V供电。
②SWP202-TR-08-2-2
双路，热电阻温度变送器，输入信号Pt100，di一路输出为4～20Ma，第二路输出为4～20mA，AC220V供电。
