| GD8974 （1入1出） | GD8975 （1入2出） | GD8976 （2入2出） | GD8791 （1入1出） | GD8792 （2入2出） |
 |  |  | | |
| 四线制 通用输入，型，设置有USB接口，可以编程组态。 适用于热电阻、热电偶、电阻式或电压传感器。 隔li输出直流电流或电压信号。 du立的直流电源供电方式。 | 二线制 适用于热电阻、热电偶、电阻式或电压传感器。 ，设置有USB接口，可以编程组态。 隔li输出 4~20mA 电流信号。 二线制供电电压12~30V DC。 | |||
一、 te点
| ※ 适用于热电阻、热电偶、电阻式或电压传感器。 ※ , 有USB接口, 与PC机相连, 可以任意编程 设定输入类型和量程范围。 ※ 具有信号输入故障报警功能(GD8974/GD8975/GD8791)。 ※ 隔li输出直流电流或电压信号。 ※ 高精度转换，线性化校正。 ※ 直流电源供电方式, 带有工作电源指示灯。 ※ 输入-输出-电源之间相互隔li。 ※ 拔插式接线端子, 可以带电拔插。 ※ 35mm标准DIN导轨卡式安装。 |
二、概述
※ 热电阻/热电偶通用输入,温度变送器,将来自热电阻、电阻式传感器, 热电偶或电压传感器的信号输入, 经过 隔li变送输出标准的直流电流或电压信号至控制系统或其它单元组合 仪表。
※ 是型的温度变送隔lian全栅, 有USB编程接口, 可以使用zhuan用的编 程电缆连接这个温度变送器和PC机，通过标定程序软件进行编程设定
温度传感器的类型和量程，并可对变送器输出信号的零点、满度和偏 移量进行校正。
※ 采用du立的直流电源供电，供电电源- 输入 -输出之间隔li。
※ 该温度变送器可以与单元组合仪表及DCS、PLC 等系统配套使用，广 泛用于工业生产过程的ge种温度检测和控制系统。

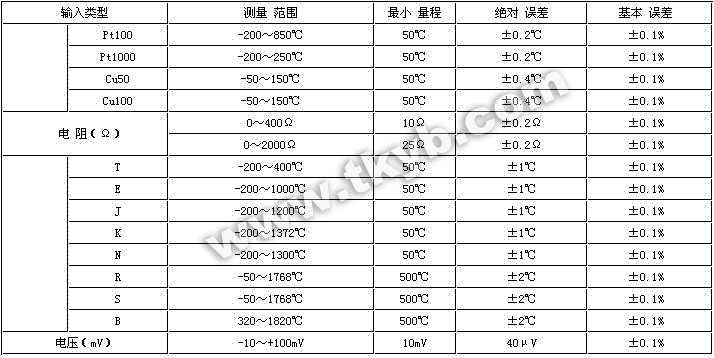

三、量程及误差表
1. 表中所列的基本误差和jue对误差两栏，应用时取基本误差与jue对 误差的较大值。
2. 热电偶输入时, 应加上其冷端补偿误差 ±1℃。
3. 列表之外未列出类型和分度号，用户也可指定订货。
四、主要参数
● 供电电源 | ● (GD8791/GD8792)输 出 |
五、选型订货代码

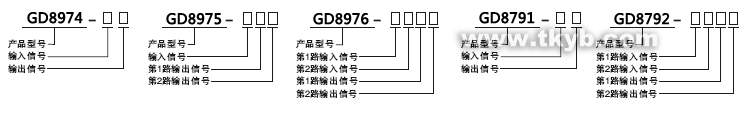

● 型号及代码构成方法

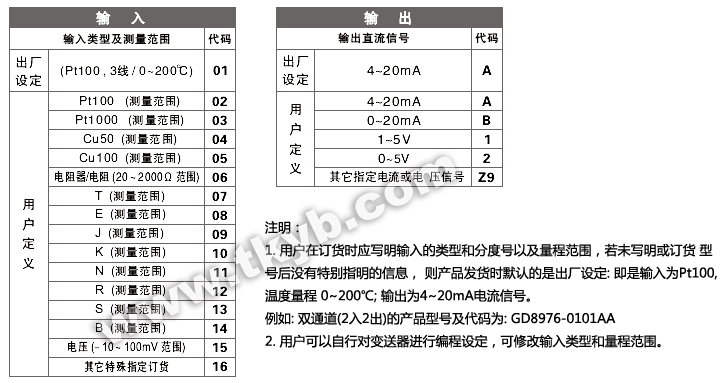

● 输入/输出代码
● 可选备件产品
以下表中所列的产品是可供用户选择的备件产品, 适用于温度变送器的编程设定。用户订购时，请直接写明型号。
| 名 称 | 型 号 | 描 述 | 备 注 |
| 编程电缆 | USB-CR2201 | 带转换适配器，通过USB接口连接变送器和PC机, 线长1.8m。 | 相关说明资料及程序安装 文件均集成在1张CD中 |
| 标定程序软件 | 标定32 V1.0 | 用于给变送器组态，兼容Windows98/2000/NT/XP 系统。 |
注: 对于符合HART通讯协议的温度变送器, 也可以通过HAR手操器来完成对变送器的编程组态。 由于我公司暂未生产 HART 手操器。因此, 在这里没有提供HART手操器的选型订货。
六、应用、端子接线图
配合DCS/PLC等控制系统或其它单元组合仪表应用。
●连接至控制系统：各款 DCS/PLC 的AI卡，接受4~20mA电流信号。
●适用于连接的现场设备：热电阻、 电阻式传感器, 热电偶或电压传感器。
●安装与端子接线：35 mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。

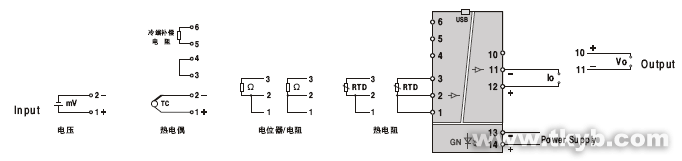

GD8974端子接线图 |

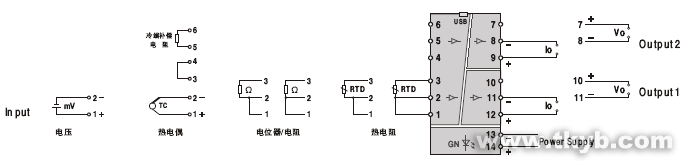

GD8975端子接线图 |

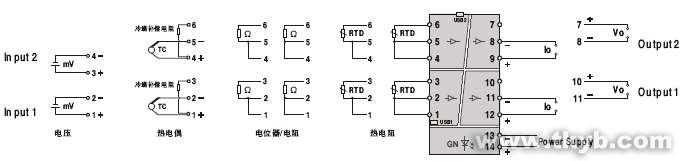

GD8976端子接线图 |

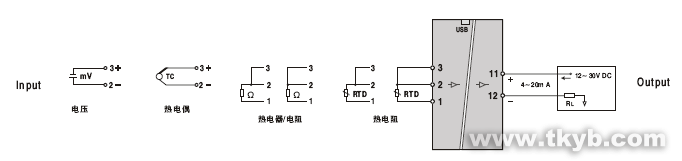

GD8791端子接线图 |

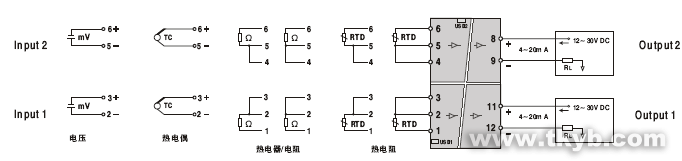

GD8792端子接线图 |
