SWP-TR系列热电阻温度变送器

: 电话：010-6865 7218; 邮箱：sales@gdzhongzi.com; 简介：● 输入Pt100(3线式) ● 四种常规温度范围/六种常规输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换 ● 双回路输出可选择不同信号 ● 欧标22.5mm薄型，35mm导轨安装 ● 工作电源范围AC/DC20~264V ● 依据CEguoji标准规范设计

产品介绍

SWP-TR系列热电阻温度变送器

一、概述
     ● 输入Pt100(3线式)
     ● 四种常规温度范围/六种常规输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换
     ● 双回路输出可选择不同信号
     ● 欧标22.5mm薄型，35mm导轨安装
     ● 工作电源范围AC/DC20~264V
     ● 依据CEguoji标准规范设计

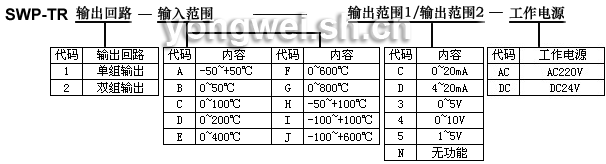

二、型号选择表

三、技shu参数
     ◆信号输入（可切换指拨开关以变更型号输入范围）

输入范围（接线端子选择）		输入信号（经由PCB上之切换开关选择）		输入阻抗
Pt100（DIN）	P1	0~50/100/200/400℃	选择切换开关	1MΩ
	P2	0~200/400/600/800℃
	P3	-50~50/100/200/400℃

　　◆信号输出（可切换指拨开关以变更型号输出范围）

输出范围	负载阻抗	信号输入（接线端子选择）
0~20mADC	≦600Ω	输出1:Io（mA输出接端子9+ & 8-）输出1:Vo（V输出接端子7+ & 8-）输出2:Io（mA输出接端子12+ & 11-）输出2:Vo（V输出接端子10+ & 11-）
4~20mADC	≦600Ω
0~10VDC	≦500Ω
0~5VDC	≦500Ω
1~5VDC	≦500Ω

    测量精度：≦±0.2% of F.S.（客户订购时之指定范围）
                        ≦±2% of F.S.（经由切换开关选择后）
    线性度：≦0.1% of F.S.
    响应时间：≦250msec （10%~90% of FS）
    输出波纹：≦±0.1% of F.S.
    满量程校正范围：≦±20% of F.S.
    零点较正范：≦±10% of F.S.
◆电源部分
    工作电源：AC/DC 20~265V,50/60Hz
    消耗功率：DC 4W, AC 5.0VA
◆环境要求
   操作温度：0~60oC
   操作相对湿度：20~95% RH(非凝结状态）
   温度系数：≦100PPM/oC （0~50oC）

    储存温度：-10~70oC
    保护等ji：IP 42
◆机构尺寸
    外观尺寸：81.8mmx99mmx 22.5mm
    外壳材质：ABS防火材料, UL94V0
    接线端子：可接2 x 2.5mm2金属线
     安装导轨：35mmDIN导轨（EN50022）
    重量：250g
◆an全规范说明
    an全规范：IEC61010（安装类别3）
    EMC：EN61326
    隔li强度：AC2.0KV for 1min
       （电源/输入/输出1/输出2/外壳之间）
    绝缘电阻：≧100MΩ/500Vdc

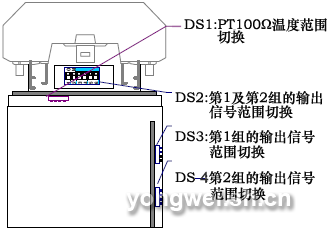

四、校正调整
◆输入信号
表格1

Pt100Ω 输入：（CODE：P1）
信号范围	指拨开关（DS1）
信号范围	SW1	SW2	SW3	SW4	SW5	SW6
0~50℃
0~100℃			On			On
1~200℃		On	On		On	On
2~400℃	On	On	On	On	On	On

　　表格2

Pt100Ω 输入：（CODE：P2）
信号范围	指拨开关（DS1）
信号范围	SW1	SW2	SW3	SW4	SW5	SW6
0~200℃
0~400℃			On			On
1~600℃		On	On		On	On
2~800℃	On	On	On	On	On	On

　　表格3

Pt100Ω 输入：（CODE：P3）
信号范围	指拨开关（DS1）
信号范围	SW1	SW2	SW3	SW4	SW5	SW6
-50~50℃
-50~100℃
-50~200℃
-50~400℃

　　◆输出信号

输出：（CODE：P）
信号范围	指拨开关-DS2 （DS2：第1及第2组输出）						指拨开关-DS3﹠4 （DS3：di一组；DS4第2组）
信号范围	SW1	SW2	SW3	SW4	SW5	SW6	SW1	SW2	SW3	SW4
0~5V	On					On		On	On	On
0~10V	On					On		On		On
1~5V		On			On			On	On	On
2~10V		On			On			On		On
0~20mA	On					On	On
4~20mA		On			On		On

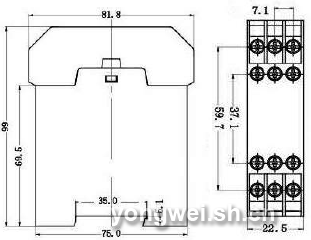

五、规格尺寸及接线图
